涡街流量计 CKY系列

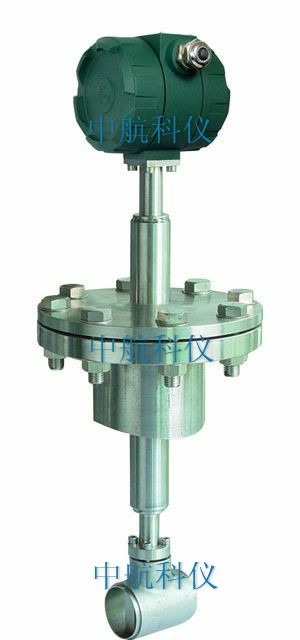

1.LUGB插入式涡街流量计，可广泛的适用于各种行业大口径气体、液体、蒸汽（饱和蒸汽，过热蒸汽等）流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。 LUCB 型插入式涡街流量传感器防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。
2．.LUGB插入式涡街流量传感器工作原理
按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。
3．.LUGB插入式蒸汽流量计仪表特点
Ÿ 可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。
Ÿ 采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
Ÿ 压力损失小，量程范围宽，范围度达1:25。
Ÿ 无可动部件，长期稳定，结构简单便于安装和维护。
Ÿ 可测介质温度达+400℃。
4．.LUGB插入式涡街流量传感器技术参数 LUGB插入式涡街流量计
|
公称通经（mm）
|
250，300， 400，500，600，700，800，900，1000
|
|
仪表材质
|
1Cr18Ni 9Ti
|
|
公称压力（Mpa）
|
PN1.6Mpa；PN2.5Mpa
|
|
被测介质温度（℃）
|
－40～+400℃
|
|
环境条件
|
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
|
|
精度等级
|
示值的±2.5%
|
|
量程比
|
1:10；1:15
|
|
阻力损失系数
|
Cd<2.6
|
|
输出信号
|
传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
变送器：两线制4 ~ 20mADC电流信号
|
|
供电电源
|
传感器：+12VDC 、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池
|
|
信号传输线
|
STVPV3×0.3（三线制），2×0.3（二线制）
|
|
传输距离
|
≤500m
|
|
信号线接口
|
内螺纹M20×1.5
|
|
防爆等级
|
ExdIIBT6
|
|
防护等级
|
IP65
|
|
允许振动加速度
|
1.0g
|
5．.LUGB插入式涡街流量计选型 LUGB插入式涡街流量计
|
公称通径
(mm)
|
测量范围(m3/h)
|
公称通径
(mm)
|
测量范围(m3/h)
|
|
液体
|
气体
|
液体
|
气体
|
|
250
|
80-1150
|
1060-10600
|
900
|
970-12000
|
13000-130000
|
|
300
|
130-1400
|
1540-15400
|
1000
|
1130-16900
|
17000-170000
|
|
400
|
180-2700
|
2700-27000
|
1100
|
1450-18000
|
19000-190000
|
|
500
|
280-4200
|
4240-42400
|
1200
|
1630-24400
|
24400-244000
|
|
600
|
410-6100
|
6100-61000
|
1300
|
2020-25300
|
27000-270000
|
|
700
|
580-7300
|
7800-78000
|
1400
|
2350-29500
|
31000-310000
|
|
800
|
720-10800
|
10850-108500
|
1500
|
2550-38000
|
38200-382000
|
LUGB插入式涡街流量计* * 表中频率为理论值。液体使用流量范围的测试条件是常温水（t=20°C，ρ=1000Kg/m3）。气体使用测量范围的测试条件是常温常压的空气（t=20°C，P=101.325Kpa，ρ=1.205 Kg/m3）
