 供应信息-D943H电动法兰式硬密封蝶阀

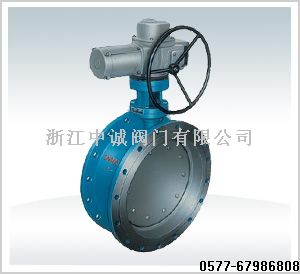

D943H电动法兰式硬密封蝶阀

D943H电动法兰式硬密封蝶阀
价格说明： 3100元/台
在线询盘

最小起订： 1台 联系电话： 86-0577-67986808
所在地区： 浙江 温州市 发布时间： 2021年3月8日
供货能力： 500台 有效时间： 2022年3月8日


D943H电动法兰式硬密封蝶阀 　
D943H电动法兰式硬密封蝶阀 金属硬密封蝶阀结构及性能简介
三偏心硬密封蝶阀系列产品，是我公司开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527－97(金属密封蝶阀)，GB／T13927－92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。

金属硬密封蝶阀主要性能特点：
1．结构独特、型小轻便、操作灵活、省力、方便；
2．密封可靠，可达到气密封无泄漏；
3．流量特性趋于直线调节性有最佳；
4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；
5．应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。
6．适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。

多层次金属硬密封蝶阀用途　
　本蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体最佳装置。　 主要性能参数
公称通径 DN(mm) 50～2000
公称压力 PN(MPa) 0.25 0.6 1.0 1.6 2.5 4.0
试验压力 Ps(MPa) 强度试验 0.375 0.9 1.5 2.4 3.75 6.0
密封试验 O.275 0.66 1.1 1.76 2.75 4.4
气密封试验 O．5～0.8 MPa
适用介质 水、油品、蒸汽、煤气、酸、碱等
适用温度 一 40℃～5 70℃
主要零部件材料
名称 材料
阀体 碳钢、不锈钢、铬钼钒钢
阀板 碳钢、不锈钢、铬钼钒钢
阀杆 2Cr13不锈钢、铬钼钒钢
密封圈 不锈钢、聚四氟乙烯、硬软叠层式金属片
阀座 不锈钢、堆司太立等硬质合金
填料 柔性石墨、聚四氟乙烯
D343H（F）、D643H（F）、D943H(F)连接尺寸
通径 主要尺寸 O．25MPa 0.6MPa 1．OM Pa
mm inch L H H 1 D D 1 Z-φd b×f D D1 Z-φd b×f D D1 Z-φ d b×f
50 2 108 75 200 140 11O 4-φ14 16×3 140 110 4-φ14 16×3 165 125 4-φ18 20×3
65 21／2 112 93 210 160 130 4-φ14 16×3 160 130 4-φ14 16×3 185 145 4-φ18 20×3
80 3 114 98 226 190 150 4-φ18 18×3 190 150 4-φ18 18×3 200 160 8-φ18 20×3
100 4 127 130 250 210 170 4-φ18 18×3 210 170 4-φ18 18×3 220 180 8-φ18 22×3
125 5 140 165 295 240 200 8-φ18 20×3 240 200 8-φ18 20×3 250 210 8-φ18 22×3
150 6 140 175 315 260 225 8-φ18 20×3 265 225 8-φ18 20×3 285 240 8-φ22 24×3
200 8 152 220 380 320 280 8-φ18 22×3 320 280 8-φ18 22×3 340 295 8-φ22 24×3
250 10 165 250 405 375 335 12-φ18 24×3 375 335 12-φ18 24×3 395 350 12-φ22 26×3
300 12 178 300 480 440 395 12-φ22 24×4 440 395 12-φ22 24×4 445 400 12-φ22 26×4
350 14 190 330 545 490 445 12-φ22 24×4 490 445 12-φ22 24×4 505 460 16-φ22 26×4
400 16 216 360 550 540 495 16-φ22 24×4 540 495 16-φ22 24×4 565 515 16-φ26 26×4
450 18 222 380 620 595 550 16-φ22 24×4 595 550 16-φ22 24×4 615 565 20-φ26 28×4
500 20 229 410 680 645 600 20-φ22 26×4 645 600 20-φ22 26×4 670 620 20-φ26 28×4
600 24 267 460 750 755 705 20-φ26 26×5 755 705 20-φ26 26×5 780 725 20-φ30 30×4
700 28 292 530 820 860 810 24-φ26 26×5 860 810 24-φ26 26×5 895 840 24-φ30 30×5
800 32 318 610 91O 975 920 24-φ30 26×5 975 920 24-φ30 26×5 1015 950 24-φ33 32×5
900 36 330 640 930 1075 1020 24-φ30 26×5 1075 1020 24-φ30 26×5 1115 1050 28-φ33 34×5
1000 40 410 720 980 1175 1120 28-φ30 26×5 1175 1120 28-φ30 26×5 1230 1160 28-φ36 34×5
1200 48 470 820 1220 1375 1320 32-φ30 26×5 1405 1340 32-φ33 28×5 1455 1380 32-φ39 38×5
1400 56 530 930 1310 1575 1520 36-φ30 26×5 1630 1560 36-φ36 32×5 1675 1590 36-φ42 42×5
1600 64 600 80 1460 1830 1760 40-φ36 1915 1820 40-φ48 62×5
1800 72 670 1090 1560 2045 1970 44-φ39 2115 2020 44-φ48
2000 80 760 1190 1670 2265 2 1 80 48-φ42 2325 2230 48-φ48
D343H(F)、D643H(F)、D943H(F)连接尺寸
通径 主要尺寸 1.6M Pa 2.5MPa 4.0MPa
mm inc h L H H 1 D D 1 Z-φd b×f D D 1 Z-φd b×f D D1 Z-φd b×f
50 2 108 75 200 165 125 4-φ18 20×3 165 125 4-φ18 20×3 165 125 4-φ18 20×3
65 21／2 112 93 210 185 145 4-φ18 20×3 185 145 8-φ18 22×3 185 145 8-φ18 22×3
80 3 114 98 226 200 160 8-φ18 20×3 200 160 8-φ18 4×3 200 160 8-φ18 24×3
100 4 127 130 250 220 180 8-φ18 22×3 235 190 8-φ22 24×3 235 190 8-φ22 24×3
125 5 140 165 295 250 210 8-φ18 22×3 270 220 8-φ26 26×3 270 220 8-φ26 26×3
150 6 140 175 315 285 240 8-φ22 24×3 300 250 8-φ26 28×3 300 250 8-φ26 28×3
200 8 152 220 380 340 295 12-φ22 24×3 360 310 12-φ26 30×3 375 320 12-φ30 34×3
250 10 165 250 405 405 355 12-φ26 26×3 425 370 12-φ30 32×3 450 385 12-φ33 38×3
300 12 178 300 480 460 410 12-φ26 28×3 485 430 16-φ30 34×4 515 450 12-φ33 42×4
350 14 190 330 545 520 470 16-φ26 30×4 555 490 16-φ33 38×4 580 510 16-φ36 46×4
400 16 216 360 550 580 525 16-φ30 32×4 620 550 16-φ36 40×4 660 585 16-φ39 50×4
450 18 222 380 620 640 585 20-φ30 34×4 670 600、 20-φ36 42×4 685 610 20-φ39 50×4
500 20 229 410 680 715 650 20-φ33 36×4 730 660 20-φ36 44×4 755 670 20-φ42 52×4
600 24 267 460 750 840 770 20-φ36 38×5 845 770 20-φ39 46×5 890 795 20-φ48 60×5
700 28 292 530 820 910 840 24-φ36 38×5 960 875 24-φ42 46×5
800 32 318 61O 910 1025 950 24-φ39 38×5 1085 990 24-φ48 50×5
900 36 330 640 930 1125 1050 28-φ39 40×5 1185 1 090 28-φ48 54×5
1000 40 410 720 980 1255 1170 28-φ42 42×5 1320 1210 28-φ56 58×5
1200 48 470 820 1220 1485 1390 32-φ48 48×5 1530 1420 32-φ56 72×5
1400 56 530 930 1310 1685 1590 36-φ48 60×5 1750 1640 36-φ65 78×5
1600 64 600 980 1460 1930 1820 40-φ56
1800 72 670 1090 1560 2130 2020 44-φ56
2000 80 760 1190 1670 2345 2230 48-φ62

关键词：硬密封蝶阀,法兰式硬密封蝶阀,电动硬密封蝶阀,电动法兰式硬密封蝶阀,D943H电动蝶阀
