 供应信息-气动通风蝶阀D641W

气动通风蝶阀D641W

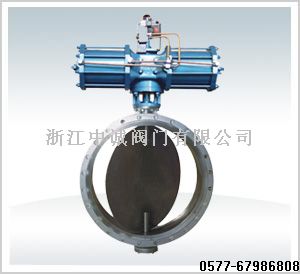

气动通风蝶阀D641W
价格说明： 1000元/台
在线询盘

最小起订： 1台 联系电话： 86-0577-67986808
所在地区： 浙江 温州市 发布时间： 2021年3月8日
供货能力： 1000台 有效时间： 2022年3月8日


气动通风蝶阀D641W 　
D641W气动通风蝶阀用途及特点 : 通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力 ≤ 1．0MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。 采用标准 : 设计标准：GB/T 12238-1989；JB/T8692-1998
法兰连接尺寸：GB/T9115．1-2000
结构长度：GB/T12221-1989；
压力试验：GB/T 13927-1992；JB/T9092-1999 主要技术参数
公称通径 DN(mm) 50～2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 Ps(MPa) 强度试验 0.075 0.375 0.9
密封试验 ≤1.5％泄漏量
适用介质 煤气、含尘气体、烟道气等
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动
主要零件的材质
零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、 2Crl3、不锈钢、铬镍钼钛钢
填料 柔性石墨
蝶阀密封材料选用和适用温度
材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 C5或C12 铬 Cr-18型、304、31 6 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
耐最低温度 -29℃ -46℃ -29℃ -29℃ -196℃ -40℃
适用工作温度 ≤ 25℃ ≤345℃ ≤595℃ ≤ 650℃ ≤600℃ ≤560℃
D41/341/641/941W-0.5/2.5/6 C．P．R．V系列连接尺寸
公称通径 结构长度
(标准值)		 外形尺寸
(参考值)		 连接尺寸 (标准值) 参考重量
(kg)
0.05MPa、0.25MPa O．6MPa
mm inch L H H1 D D1 D2 Z-d D D1 D2 Z-d
100 4 120 105 219 210 170 144 4-18 210 170 144 4-18 20
125 5 120 120 234 240 200 174 8-18 240 200 174 8-18 25
150 6 120 132 247 265 225 199 8-18 265 225 199 8-18 29
200 8 140 160 403 320 280 254 8-18 320 280 254 8-18 47
250 10 140 187 433 375 335 309 12-18 375 335 309 12-18 67
300 12 170 220 465 440 395 363 12-22 440 395 363 12-22 78
350 14 170 245 539 490 445 413 12-22 490 445 413 12-22 96
400 16 190 270 543 540 495 463 16-22 540 495 463 16-22 130
450 18 190 297 571 595 550 518 16-22 595 550 518 16-22 142
500 20 190 322 644 645 600 568 20-22 645 600 568 20-22 191
600 24 210 377 701 755 705 667 20-26 755 705 667 20-26 230
700 28 210 430 753 860 810 772 24-26 860 810 772 24-26 250
800 32 210 487 807 975 920 878 24-30 975 920 878 24-30 320
900 36 250 537 973 1075 1020 978 24-30 1075 1020 978 24-30 410
1000 40 250 587 1023 1175 1120 1078 28-30 1175 1120 1078 28-30 510
1200 48 250 687 1153 1375 1320 1280 32-30 1405 1340 1295 32-33 720
1400 56 300 760 1810 1575 1520 1480 36-30 1630 1560 1510 36-36 1270
1600 64 300 895 1815 1790 1730 1690 40-30 1830 1760 1710 40-36 1730
1800 72 300 995 1920 1990 1930 1890 44-30 2045 1970 1918 44-39 2750
2000 80 300 1095 2025 2190 2130 2090 48-30 2265 2180 2125 48-42 3050

关键词：通风蝶阀,气动通风蝶阀,D641W气动通风蝶阀
