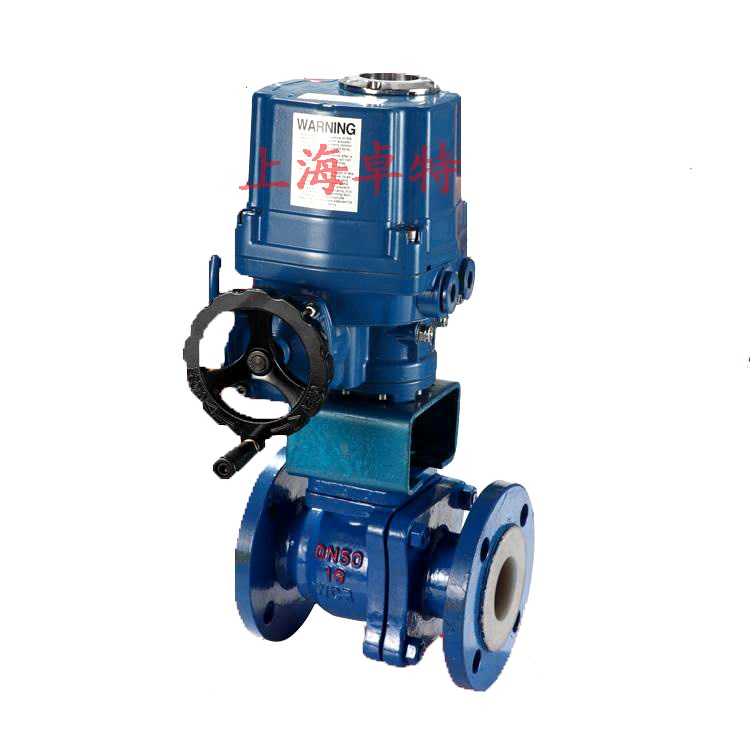

■ 衬氟电动球阀 产品特点
氯碱专用氟塑料全衬球阀基本系列为Q41F46型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构紧凑等特点外，还具备以下优点：
1、采用F46衬里的球阀，具有极高的化学稳定性，广泛适用于各种强腐蚀性介质。
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的清洗吹扫和管路维护。
3、启闭件球件与阀杆为一体式，杜绝了由于压力变化引起阀杆冲出承压件的可能性，完全保证使用安全可靠。
4、流通面积大，阀体内腔空间最小，减少了介质滞留；另外，特殊的模压工艺，使密封面致密度良好，加上锥平面密封圈组合，可靠保证密封性能。
5、阀门工作时，只有全氟阀座与衬氟阀体与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀.。
6、方便安装电动、气动执行器，节省安装空间。配用ZTD、ZTHQ等系列电动执行机构，AC220V或AC380V电源即可控制运转，对阀门进行开关控制。
■衬氟电动球阀 技术参数
|
公称通径
|
DN(mm)
|
15～250
|
|
公称压力
|
PN(MPa)
|
1.6
|
2.5
|
|
试验压力(MPa)
|
强度试验
|
2.4
|
3.75
|
|
密封试验（水）
|
1.76
|
2.75
|
|
密封试验（气）
|
0.6
|
|
泄 漏 量
|
A级（零泄漏）
|
|
连接方式
|
法 兰
|
|
设计标准
|
GB/T12237—1989
|
|
法兰连接尺寸
|
JB/T79-94；GB/T17241.6-1998
|
|
压 力 试 验
|
GB／T 13927
|
|
适用介质
|
适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
|
|
适用温度
|
≤150℃
|
|
驱动方式
|
电 动
|
|
电动执行器
|
ZTHQ型、DZW型、用户指定产品
|
|
防护等级
|
IP54/IP67/IP68
|
|
控制形式
|
开 关 型
|
|
电 压
|
AC220V/AC380V
|
■衬氟电动球阀 主要零件材质
|
零件名称
|
材 料
|
|
阀 体
|
WCB+ 内衬F46（聚全氟乙丙稀）
|
|
球 体
|
304+
F46（聚全氟乙丙稀）
|
|
密 封 圈
|
F46（聚全氟乙丙稀）
|
|
阀 杆
|
2Cr13、CF8、CF8M
|
|
填 料
|
PTFE、石墨
|
■衬氟电动球阀 外形尺寸 单位：mm
|
DN
|
L
|
H
|
L1
|
L2
|
1.6MPa
|
2.5MPa
|
电动执行器
|
|
D
|
D1
|
N-D
|
D
|
D1
|
N-D
|
|
15
|
130
|
339
|
269
|
161
|
95
|
65
|
4-14
|
95
|
65
|
4-14
|
ZTHQ-05
|
|
20
|
140
|
346
|
269
|
161
|
105
|
75
|
4-14
|
105
|
75
|
4-14
|
ZTHQ-05
|
|
25
|
150
|
349
|
269
|
161
|
115
|
85
|
4-14
|
115
|
85
|
4-14
|
ZTHQ-05
|
|
32
|
165
|
377
|
269
|
161
|
135
|
100
|
4-18
|
135
|
100
|
4-18
|
ZTHQ-08
|
|
40
|
180
|
428
|
269
|
161
|
145
|
110
|
4-18
|
145
|
110
|
4-18
|
ZTHQ-10
|
|
50
|
200
|
434
|
346
|
240
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
ZTHQ-15
|
|
65
|
220
|
458
|
346
|
240
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
ZTHQ-20
|
|
80
|
250
|
504
|
358
|
240
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
ZTHQ-50
|
|
100
|
280
|
557
|
390
|
240
|
220
|
180
|
8-18
|
235
|
190
|
8-23
|
ZTHQ-60
|
|
125
|
320
|
592
|
390
|
240
|
250
|
210
|
8-18
|
270
|
220
|
8-25
|
ZTHQ-120
|
|
150
|
360
|
840
|
410
|
319
|
285
|
240
|
8-23
|
300
|
250
|
8-25
|
ZTHQ-200
|
|
200
|
400
|
938
|
410
|
319
|
340
|
295
|
12-23
|
360
|
310
|
12-25
|
ZTHQ-300
|
|
250
|
450
|
958
|
410
|
319
|
405
|
355
|
12-28
|
425
|
370
|
12-30
|
ZTHQ-400
|
PN25以上压力的电动球阀，配用ZTD电动执行器尺寸，请与销售部联系！
■ 阀门型号编制说明
|
Q
|
9
|
4
|
1
|
F46
|
-16
|
C
|
|
阀门类型
|
动作方式
|
连接方式
|
阀门结构
|
密封材料
|
公称压力
|
阀体材质
|
|
Q：球阀
|
9：电动
|
4：法兰
|
1：浮动球
|
F46：F46
|
16：1.6MPa
|
C：碳钢
|
|
|
|
|
|
|
25：2.5MPa
|
P：不锈钢304
|
|
|
|
|
|
|
|
R：不锈钢316
|
