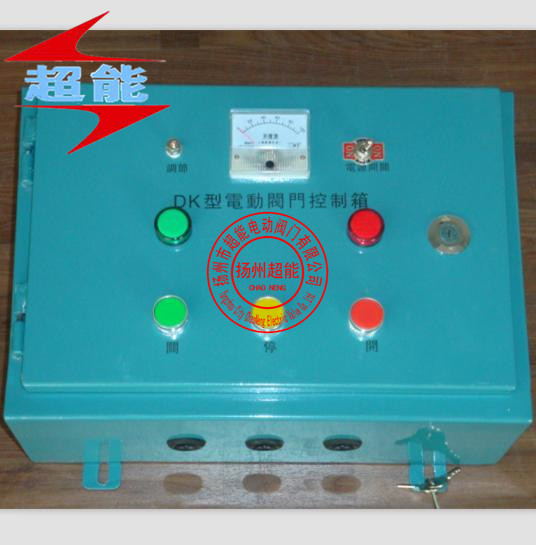

KFD-G-10挂壁式控制箱，KFD-C-10抽屉式控制箱
一、技术数据
1、电源：380V 50Hz 三相四线制（特殊要求，另见）
2、工作环境：
（1）环境温度：—20℃~+60℃
（2）相对湿度：≤85%（20℃时）
（3）周围不含强腐蚀性、易燃易爆介质及导电尘埃。
1. Specification (see sheet):
型 号 Type
|
KFD-X
|
KFD-C
|
KFD-G
|
额 定 电 流
Rated current (A)
|
10
|
10 20 30
|
10 20 30
|
二、工作原理
按照阀门电动装置的型号所配KFD型控制箱的电气工作原理见图1~8。线路图有主电路、控制电路、工作显示电路和开度指示电路等组成。虚线框内的器件均装在电装内，其它器件装在控制箱内，电气元件见表1~4。
三、外形及外形尺寸
KFD — G 型挂壁式控制箱外形和尺寸见图9、10
KFD — C 型抽屉式控制箱外形和尺寸见图11
KFD — X 型小型抽屉式控制箱外形和尺寸见图12
四、安装与调试
1、将控制箱固定在支架上。
2、对照控制箱电气原理图、端子接线图，用电缆按对应的线号把控制箱和电动装置的端子连接起来。
3、把三相电源分别接到控制箱的L1、L2；L3、N端子上。
4、在阀门处于中间位置时，按“开”或“关”按钮，检查阀门的旋向是否与按钮一致，如不一致则调换电机电源相序。
5、在阀“开”“闭”过程中，检查开度表指针是否正常。
6、当阀门处于“全开”位置时，检查开度表指针是否指示在满刻度，如有误差，调整面板上的“开度微调”电位器。
7、与阀门电动装置配套控制，详见阀门电动装置说明书。
