■ 概述

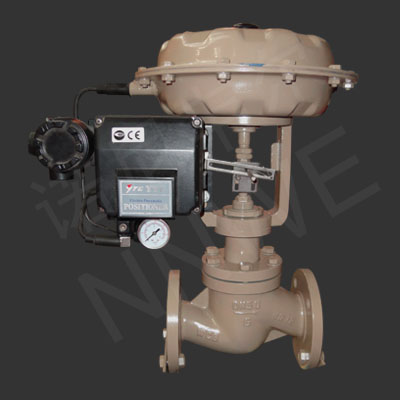

ZXP型新系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20～200。适用流体温度由-200℃～+560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
■ 特点
· 顶导向单座调节阀，结构紧凑，部件少、易维修。
· 金属阀芯适合多种工作场合，达Ⅳ级泄漏标准，ZXPQ型软密封结构阀芯Ⅵ级泄漏标准。
· 阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。
· 可调范围大，固有可调比为50。
· 执行机构采用多弹簧结构，高度减少30％、重量减轻30％。
· ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。
· ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
■ 主要零件材料
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁腈橡胶夹增强涤纶织物
弹簧：60Si2Mn
推杆、阀杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
■ 连接尺寸及标准
· 法兰标准：铸铁法兰按GB4216.5-84
铸铁法兰按GB9113-88、JB/T79-94
· 法兰密封面形式：PN10、PN16为凸面；
PN40、PN64为凹凸面、阀体为凹面。
· 薄膜执行机构气信号接口：内螺纹M16×1.5
· 夹套保温型夹套载热体接口：对焊φ18×4
﹡ 阀体法兰及法兰端面距离可以按用户指定的标准制造。
如：ANSI、JIS、JPI等标准。
■ 订货须知
订货时请用户提供以下资料：
· 调节阀名称、型号
· 公称通径(mm)
· 公称压力(MPa)
· 额定流量系数(Kv)
· 固有流量特性
· 介质名称
· 工作温度及范围
· 整机作用方式
· 阀体、阀内件及填料材质
· 所配附件
· 其它特殊要求
