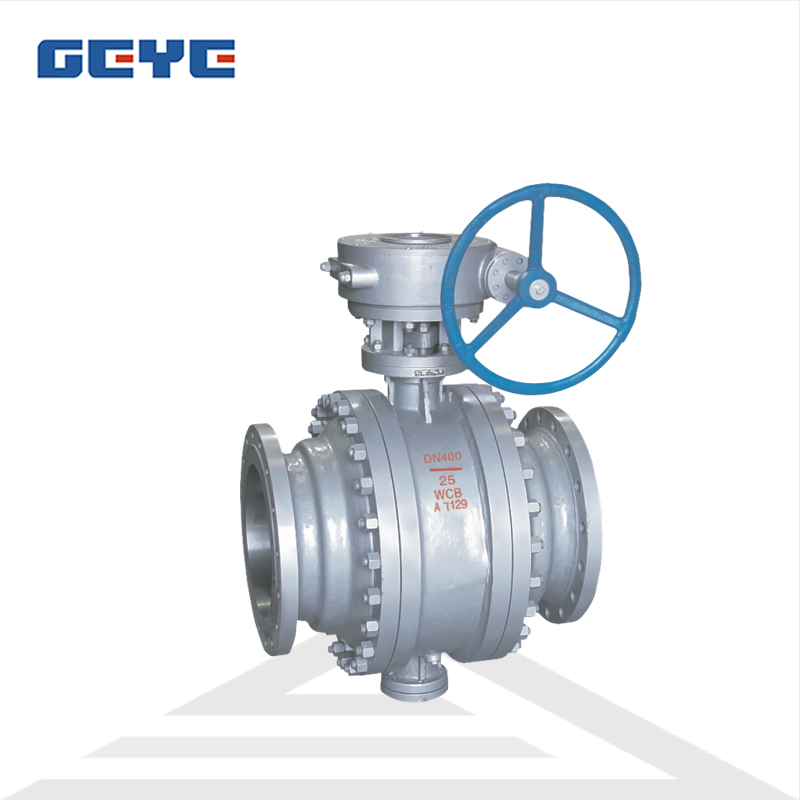

固定式软密封球阀Q347F-25C
|
|
价格说明：
电话咨询 |
|
| 最小起订：
1台 |
联系电话： 13353301366 |
| 所在地区：
浙江 温州市 |
发布时间：
2020年9月8日 |
| 供货能力：
1000台 |
有效时间：
2021年9月8日 |
| |
|
| |
|
铸钢固定式蜗轮球阀 Q347F-25C 国标固定式蜗轮球阀 铸钢固定式软密封球阀 温州固定式蜗轮球阀厂家 铸钢固定式法兰球阀 固定式软密封蜗轮球阀
铸钢固定式蜗轮球阀简介：
固定式球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。 为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
铸钢固定式蜗轮球阀工作原理
一、开启过程
1在关闭位置，球体受阀杆的[wiki]机械[/wiki]施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
二、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
结构特点
1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。
5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。
铸钢固定式蜗轮球阀主要尺寸：
1.6MPa DN L D D1 D2 b n-φd H0 H1 H2
凸面法兰 Q347F
16C
16P
16R 32 140 135 100 78 16 4-18 30 85 160
40 165 145 110 85 16 4-18 32 95 230
50 178 160 125 100 16 4-18 43 107 230
65 190 180 145 120 18 4-18 70 142 400
80 203 195 160 135 20 8-18 110 152 400
100 305 215 180 155 20 8-18 150 178 500
125 356 245 210 185 22 8-18 200 252 500
150 394 280 240 210 24 8-23 230 278 600
200 457 335 295 265 26 12-23 260 395 600
250 533 405 355 320 30 12-25 283 480 800
300 610 460 410 375 30 12-25 380 585 800
350 686 520 470 435 34 16-25 425 625 800
400 762 580 525 485 36 16-30 492 720 800
500 914 705 650 608 44 20-34 555 840 830
600 1067 840 770 718 48 20-41 675 1050 830
700 1245 910 940 788 50 24-41 850 1150 830
2.5MPa DN L D D1 D2 b n-φd H0 H1 H2
凸面法兰 Q347F
25
25P
25R 32 180 135 100 78 18 4-18 30 85 160
40 190 145 110 85 18 4-18 32 95 230
50 216 160 125 100 20 4-18 43 107 230
65 241 180 145 120 22 8-18 70 142 400
80 283 195 160 135 22 8-18 110 152 400
100 305 230 190 160 24 8-23 150 178 500
125 381 270 220 188 28 8-25 200 252 500
150 403 300 250 218 30 8-25 230 278 600
200 502 360 310 278 34 12-25 260 395 600
250 568 425 370 332 36 12-30 283 480 800
300 648 485 430 390 40 16-30 380 585 800
350 762 550 490 448 44 16-34 425 625 800
400 838 610 550 505 48 16-34 492 720 800
500 991 730 660 610 52 20-41 555 840 830
600 1143 840 770 718 56 20-41 675 1050 830
700 1346 955 875 815 60 24-48 850 1150 830
4.0MPa DN L D D1 D2 D6 b n-φd H0 H1 H2
凸凹法兰 Q347F
40
40P
40R 32 180 135 100 78 66 18 4-18 30 85 160
40 190 145 110 85 76 18 4-18 32 95 230
50 216 160 125 100 88 20 4-18 43 107 230
65 241 180 145 120 110 22 8-18 70 142 400
80 283 195 160 135 121 22 8-18 110 152 400
100 305 230 190 160 150 24 8-23 150 178 500
125 381 270 220 188 176 28 8-25 200 252 500
150 403 300 250 218 204 30 8-25 230 278 600
200 502 375 320 282 260 38 12-30 260 395 600
250 568 445 385 345 313 42 12-34 283 480 800
300 648 510 450 408 364 46 16-34 380 585 800
350 762 570 510 465 422 52 16-34 425 625 800
400 838 655 585 535 474 58 16-41 492 720 800
500 991 755 670 612 576 62 20-48 555 840 830
600 1143 890 795 730 678 62 20-54 675 1050 830
700 1346 995 900 835 768 68 24-54 850 1150 830
