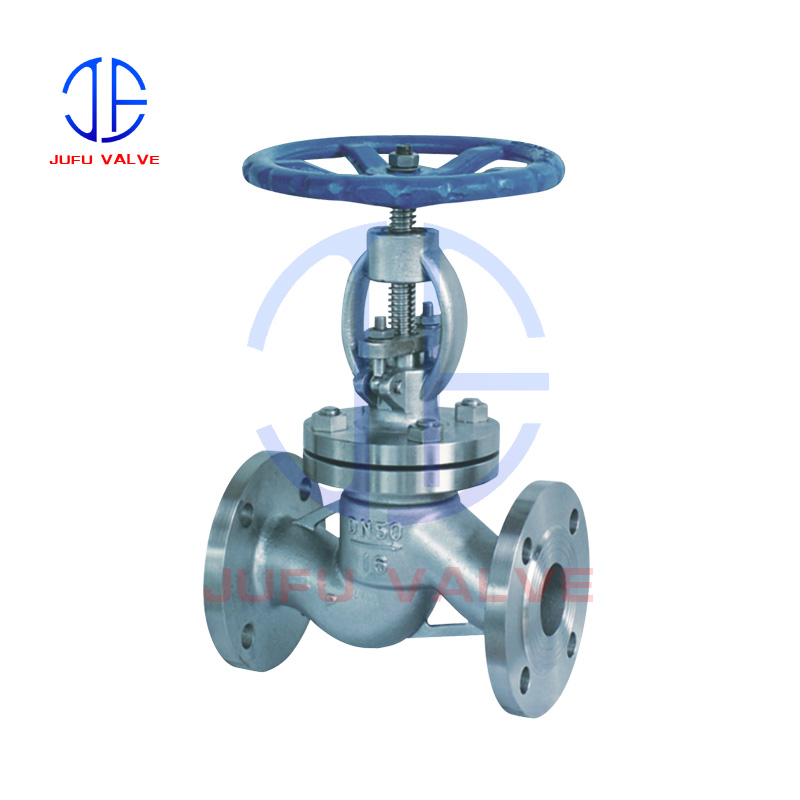

不锈钢截止阀

不锈钢截止阀

不锈钢截止阀
价格说明: 电话咨询
在线咨询
在线询盘
最小起订: 联系电话: 13588920018
所在地区: 浙江 温州市 发布时间: 2025年2月11日
供货能力: 有效时间: 2025年5月12日


详细说明-不锈钢截止阀

本阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。

截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入上方时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。

截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

二、J41W不锈钢截止阀应用规范:

设计制造标准

结构长度标准

法兰尺寸标准

阀门检查和试验标准

GB12235-89

GB12221-89

JB/G79-94

GB13927

三、J41W不锈钢截止阀性能规范:


型    号

公称压力(Mpa)

试验压力

工作温度(℃)


适用介质

壳体试验(Mpa)

气密性(Mpa)

低压密封空气(Mpa)

J41W-16P(R)

1.6

2.4

1.76

0.6

≤250

NITRIC

ACID

硝酸类

J41W-25P(R)

2.5

3.75

2.8

0.6

≤250

J41W-40P(R)

4.0

6.0

4.4

0.6

≤250

J41W-64P(R)

6.4

9.6

7.04

0.6

≤250

四、J41W不锈钢截止阀主要零件材质

零件名称

J41W(304)

J41W(304L)

J41W(316)

J41W(316L)

WCB

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

阀瓣

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

1Cr13

阀杆

ZG1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12Mo2Ti

00Cr17Ni14Mo2

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨

垫片

304+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨+304

压盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12Mo2Ti

ZG00Cr17Ni14Mo2

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12Mo2Ti

00Cr17Ni14Mo2

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

五、J41W-16不锈钢截止阀主要连接尺寸及重量

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

230

290

310

350

400

480

600

650

750

850

950

H

mm

200

243

253

280

312

321

325

355

415

460

510

700

975

1115

1250

1380

W

mm

120

140

160

160

200

200

240

240

280

320

360

560

600

700

800

900

重量

kg

5

6.5

7

13.5

16

32

45

60

80

107

134

268

449

663

750

1170
