Q61F三片式对焊球阀
|
|
价格说明：
50元/台 |
|
| |
|
| 最小起订：
10台 |
联系电话： 0577-85888220 |
| 所在地区：
浙江 温州市
|
发布时间：
2017年7月25日 |
| 供货能力：
1000台 |
有效时间：
2018年7月25日 |
| |
|
| |
|
一、Q61F三片式对焊球阀产品概述：
1.公称压力：1.6-6.4MPa
2.适用稳定范围：-20～232℃～350℃
3.适用介质：水、油、气及某些腐蚀性液体（W。O。G）
4.螺纹类型：G。NPT。BSPT。BSP。DI259/2999
二、Q61F三片式对焊球阀主要材料：
| 1 |
零件名称 |
材质 |
| 2 |
阀体 |
不锈钢CF8M |
碳钢WCB |
| 3 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 4 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
| 5 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
| 6 |
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
| 7 |
螺母 |
不锈钢SS304 |
不锈钢SS304 |
| 8 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
| 9 |
手柄套 |
塑料 |
塑料 |
| 10 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
| 11 |
阀杆螺母 |
不锈钢SS304 |
不锈钢SS304 |
| 12 |
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
| 13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 14 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
| 16 |
螺栓 |
不锈钢SS304 |
不锈钢SS304 |
三、Q61F三片式对焊球阀技术参数：
| SIZE |
1/4" |
143/8" |
17.51/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
| D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
| L |
60 |
60 |
70 |
85 |
95 |
110 |
130 |
150 |
190 |
210 |
268 |
| H |
50 |
50 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
| E |
100 |
100 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |

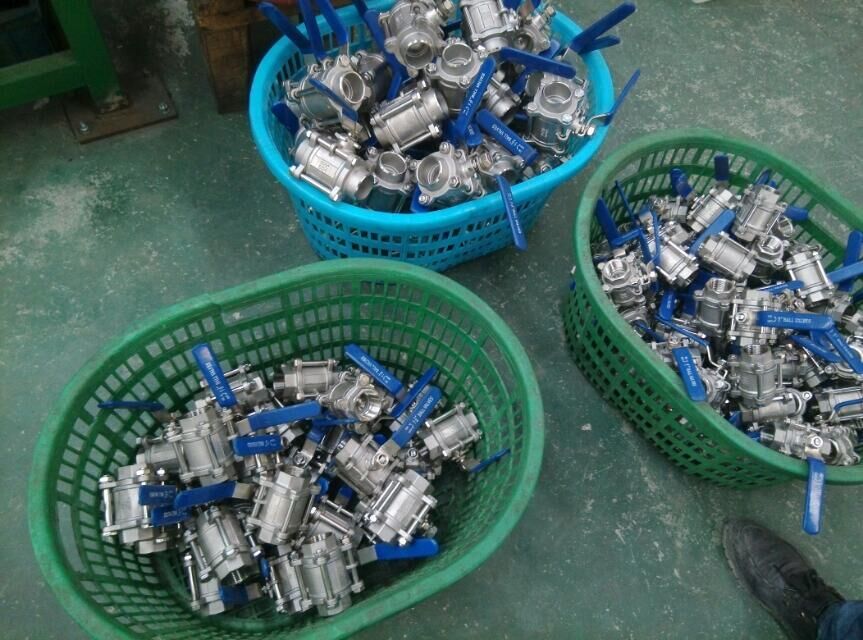

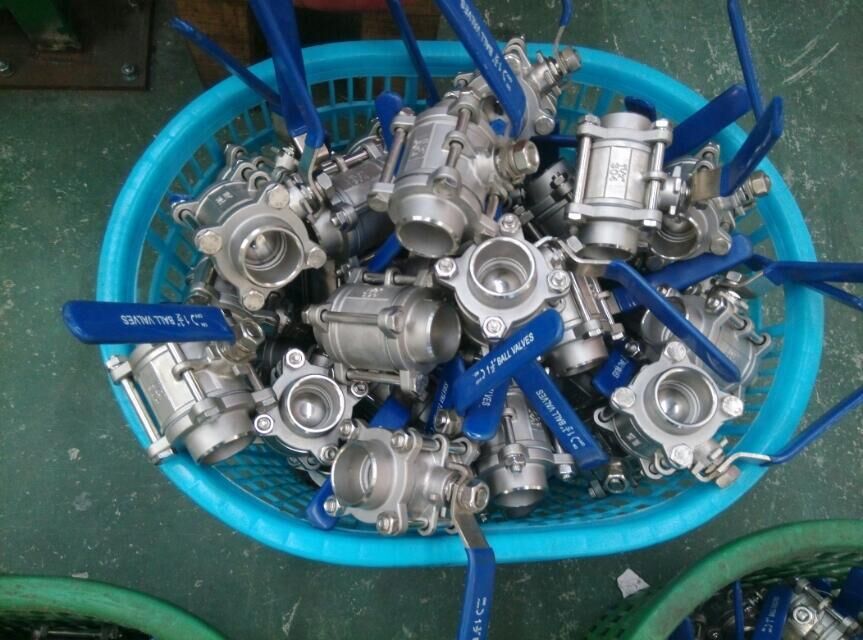

三片式对焊球阀实物参考图：
四、Q61F三片式对焊球阀订货说明：
1、①三片式对焊球阀产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨三片式对焊球阀是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
|
|
|
|
|
