杠杆浮球式疏水阀描述
型号: FT43H、FT44H、SUNA23、SUNA26、GMB6、GSB8、SF-WF
结构：机械式
材料: 碳钢,不锈钢
用途：
富林克杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽系统，特别应用于冷凝水特大排量在的工作场合。本产品广泛用于石油、化工、食品、造纸、印染、制药、冶金、食品等行业大型蒸汽设备及高压灭菌、空调设备、干燥机、各种大型热交换器、蒸汽回收系统等。
原理：
杠杆浮球式疏水阀刚启动时，自动排空气装置迅速排出系统中不凝结气体。当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。
此超大排量型蒸汽疏水阀，在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。
特点：
采用轧装阀机械新SCCV开关方式，具有优良的密封性和耐久性。
平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
采用独特的U型双金属通气口，可大大缩短设备起动时间。
全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
密封性能卓越，密封件采用球面结构，工作时无集中磨损使用寿命长。
能连续排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率。
蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定。
排空气性能好有自动或手动排空气装置能排出不凝结的冷热气体，无气锁现象，工作平稳无噪音。
杠杆浮球式疏水阀零件材料
零部件材料
|
材料
|
阀体、阀盖
|
WCB 、 HT250 、不锈钢
|
阀座、阀芯
|
不锈钢
|
浮 球
|
不锈钢
|
控制架
|
不锈钢
|
热敏元件
|
哈氏合金
|

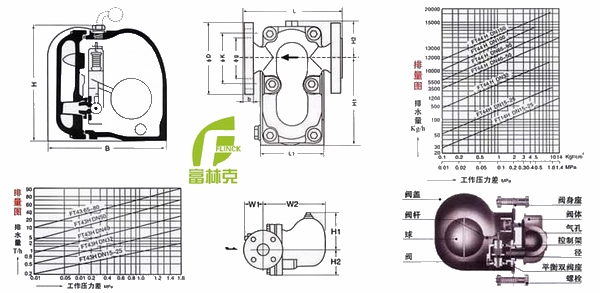

杠杆浮球式疏水阀结构图及排量图
杠杆浮球式疏水阀尺寸
产品型号
|
公称通径
|
连接方式
|
使用压力
|
温度 ℃ ）
|
外形尺寸
|
L
|
L1
|
H1
|
H2
|
W
|
FT14-16
|
15-20
|
螺纹
|
0.01-1.6
|
250
|
125
|
155
|
55
|
55
|
155
|
FT13-16
|
15-25
|
螺纹
|
0.01-1.6
|
250
|
190
|
220
|
120
|
80
|
140
|
FT44-16 FT43-16
|
15-20 25
|
法兰
|
0.01-1.6
|
350
|
195 215
|
255
|
85
|
115
|
110
|
32-50 65-80
|
法兰
|
0.01-1.6
|
350
|
230 270
|
345 420
|
175 218
|
110 125
|
190 220
|
