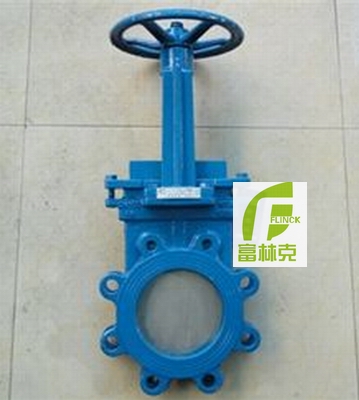

凸耳式刀型闸阀描述
型号:PZ73X/F/H/Y-10
尺寸:DN50-DN1000
压力:PN6-PN16
温度:-20℃~+800℃
材质:铸钢,不锈钢304/316,2520高温钢
密封形式：硬密封，软密封
泄漏量：硬密封:D级(液体0.1×DNmm3/s)软密封：A级(零泄漏)
阀门设计：GB/12234、 MSS-SP、JIS B2003、DIN3356
连接法兰： ANSI Bl6.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
富林克凸耳式刀型闸阀其结构可以做成硬密封、软密封。密封原理是通过闸板在关闭到底时，闸板斜切面碰到阀体上的锲块使得闸板紧靠密封面起到密封效果，并且闸板底部的斜切面具有切断介质的功能，使得阀门不易受介质的堵塞卡阻。
特点-
具有良好的剪切功能;
可升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物;
不锈钢闸板可防止腐蚀引起的密封泄漏；
结构长度短，可节省原料、安装空间，也有效支持管道强度。
用途-
凸耳式刀型闸阀采用刀型闸板，具有良好的剪切截止作用，最适宜于浆料、粉粒料、纤维、浆液、泥沙浆、污水处理等难以控制的流体
凸耳式刀型闸阀性能
公称压力（ MPa)
|
壳体试验（ MPa)
|
密封试验（ MPa)
|
工作温度
|
适用介质
|
1.0 1.6
|
1.5 2.4
|
1.1 1.8
|
≤100℃-900℃
|
纸浆、污水、煤浆、灰、渣水混和物
|
凸耳式刀型闸阀零部件材质
体、盖
|
闸阀
|
阀杆
|
密封面
|
不锈钢、碳钢、灰铸铁
|
碳钢、不锈钢
|
不锈钢
|
橡胶、四氟、不锈钢、硬质合金
|
凸耳式刀型闸阀 结构图
