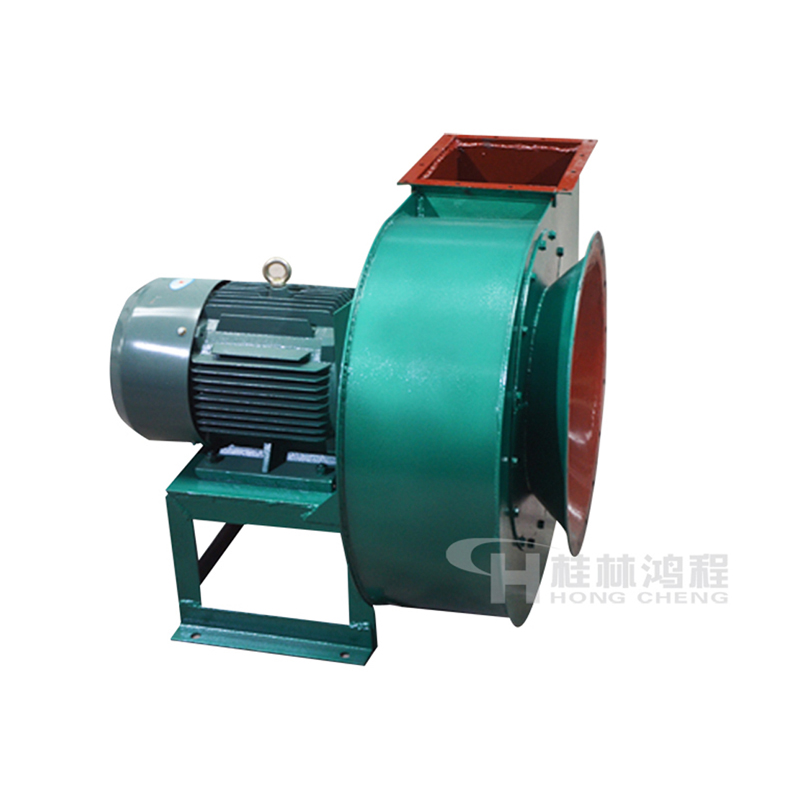

9-19 9-26型高压离心通风机一般用于锻冶炉及高压强制通风， 亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不易爆、不易挥发、不含粘性物质 的气体。介质温度一般不超过50°C（最高不超过80°C )，介质中尘土及硬质颗粒含量不大于150mg/m3。

产品型式

　　本通风机为单吸入式，机号有№ 4、 4.5、 5、 5.6、 6.3、 7.1、 8、 9、10、11.2、12.5、14、16共十三种。

　　通风机可制成左旋或右旋两种型式。 从电动机一侧正视， 叶轮顺时针旋转，称为右旋风机，以“右”表示；叶轮逆时针旋转，称为左旋风机，以“左”表示。

　　风机的出口位置以机壳的出风口角度表示。“ 左” 、 “右”  均可制成 0°、45°、90°、135°、180°、225°共六种角度。

　　风机的传动方式为A式(№4～6.3)、C(№7.1～16)、D(№7.1～16)三种。

产品特点

№4～6.3主要由叶轮、机壳、进风口、支架等组成。№7.1～16主要由叶轮、机壳、进风口、传动组等组成。

9-19型风机叶片为12片，属前向弯曲叶型。叶轮扩压器外缘最高圆周速度不超过140m/s.叶轮成型后经静、动平衡校正，运转平稳。

机壳用普通钢板焊接成蜗形壳整体。

进风口为收敛式流线型的成整体结构，用螺栓固定在前盖板组上。

传动部分由主轴、轴承箱、联轴器或皮带轮等组成。主轴由优质钢制成，轴承箱整体结构，采用滚动轴承，用40#机械油润滑。

机壳与底座制成整体结构，便于安装。
