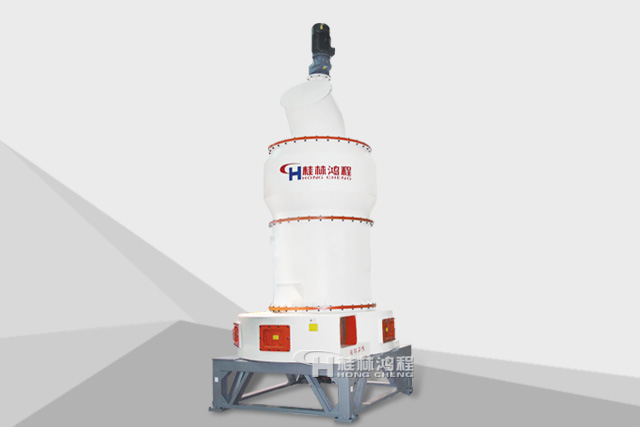

HC纵摆系列磨粉机

进料粒度 25-30mm 产 量 1-25t/h

【应用领域】: 建材、化工、冶金、涂料、造纸、橡胶、医药、食品等领域湿度6%以内、莫氏硬度7级以下的非易燃易爆物料的粉磨加工

【适用物料】:高岭土、重晶石、萤石、滑石、水渣、灰钙粉、硅灰石、石膏、石灰石、磷矿、大理石、钾长石、石英砂、膨润土、锰矿等硬度莫氏7级以下的物料

产品简介：

　　HC纵摆系列磨粉机是在R型摆式磨粉机基础上进行的技术创新，该磨粉机各项技术指标同比R型摆式雷蒙机均有大幅度提高，是高效节能的新型雷蒙机。其中HC1700超大型方解石磨粉机产量高，能耗低，特别适用于大型方解石制粉项目。

HC系列细粉磨粉机是在R型摆式磨粉机基础上进行的技术创新，该磨粉机各项技术指标同比R型摆式雷蒙机均有大幅度提高，是高效节能的新型雷蒙机。HC系列细粉磨粉机适用于粉磨石灰石，方解石，大理石，滑石，石膏，重晶石，莹石，沸石，锰矿，钛铁矿，磷矿，膨润土，淀粉，高岭土等硬度在莫氏七级以下，湿度在湿度6%以下非易燃、易爆的物料。细度在0.18-0.015（80-800目）之间任意调整。是R型摆式磨粉机的更新换代产品。

产品优势

可靠的性能

（新技术）梅花架及纵摆磨辊装置，结构先进合理。机器振动非常小，噪音低、机械运行平稳、性能可靠。通过市场的实际应用，已获得极好的社会效益和经济效益。（HC1500有纵摆和横摆两种结构，客户可按需求自由选购。）

高效节能

物料在单位研磨时间内处理量更大、效率更高。在与R型磨粉机总功率不变的情况下，产量同比提高40%以上，单位电耗成本节省30%以上，是真正的高效节能型磨粉机产品。

减震系统

根据客户对物料的细度要求，通过选配减震系统，可以吸收和释放内应力，从而使设备更稳定、更耐用。

工作原理

　　HC系列磨粉机主要由主机、分级机、高压鼓风机、旋风分离器、管道系统、电机、电磁振动给料机、电控柜等组成。辅助设备有破碎机、提升机等。若原料粒度过大则物料需经破碎机破碎成适合磨粉机进料尺寸的碎块，由提升机提升到储料斗，再由给料机定量送入主机内进行研磨，主机内悬挂于梅花架上的磨辊装置绕中心轴旋转，磨辊同时绕磨辊轴自转，在离心力的作用下，向外摆动压紧磨环。被旋转的铲刀讲扬起的物料抛向磨辊与磨环之间，因磨辊的滚碾而达到粉碎和研磨作用。磨碎后的粉磨被鼓风机的气流吹到主机上方的分级机进行分筛，细度过粗者仍落入主机内重磨，细度合乎规格者随风进入大旋风收集器，收集后经出粉管排出即为成品，净化后的气流经大旋风收集器上端的管道流入鼓风机。风路是循环的，除鼓风机至研磨室为正压外，其余管路内气流均在负压下流动，车间内卫生条件较好
