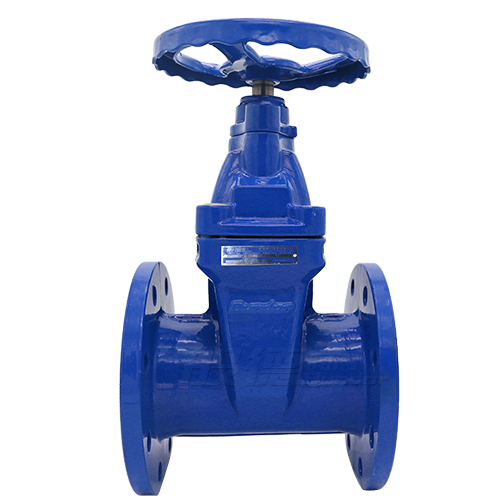

一、Z45X暗杆弹性座封闸阀产品概述
Z45X暗杆弹性座封闸阀主要由阀体、闸板、阀盖、阀杆和驱动装置等组成,启闭时旋转手轮或驱动装置即可,本阀内外表面采用无毒粉体环氧树脂涂装,闸板内外采用橡胶复膜模压成型,可防止阀体和闸板的腐蚀及生锈,具有密封性能好、开关轻巧、弹性记忆性佳及使用寿命长等优点。本产品可广泛用于自来水、污水、建筑、石油、化工食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
Z45X暗杆弹性座封闸阀利用闸板整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象。本产品安装维修方便,并可以在不停水的情况下施工更换密封圈,特别适用于工作温度≤80℃的流体管路上。
二、Z45X暗杆弹性座封闸阀主要零部件材料表
序号
|
零件名称
|
材料名称
|
1
|
阀 体
|
HT200
|
QT450
|
WCB
|
2
|
闸 板
|
球墨铸铁外覆三元乙丙、NBR
|
3
|
内六角螺栓
|
碳化处理
|
碳化处理
|
碳化处理
|
4
|
密 封 圈
|
NBR
|
NBR
|
NBR
|
5
|
阀 盖
|
HT200
|
QT450
|
WCB
|
6
|
阀 杆
|
不锈钢
|
不锈钢
|
不锈钢
|
7
|
O形密封圈
|
NBR
|
NBR
|
NBR
|
8
|
止 推 轴 承
|
锡青铜
|
锡青铜
|
锡青铜
|
9
|
螺 栓
|
不锈钢
|
不锈钢
|
不锈钢
|
10
|
压 盖
|
球墨铸铁、铸钢
|
11
|
防 尘 罩
|
NBR
|
NBR
|
NBR
|
12
|
手 轮
|
铸铁
|
铸铁
|
铸铁
|
