項目 \ 型號

ST-80B

ST-100B

ST-130B

ST-160B

ST-200B

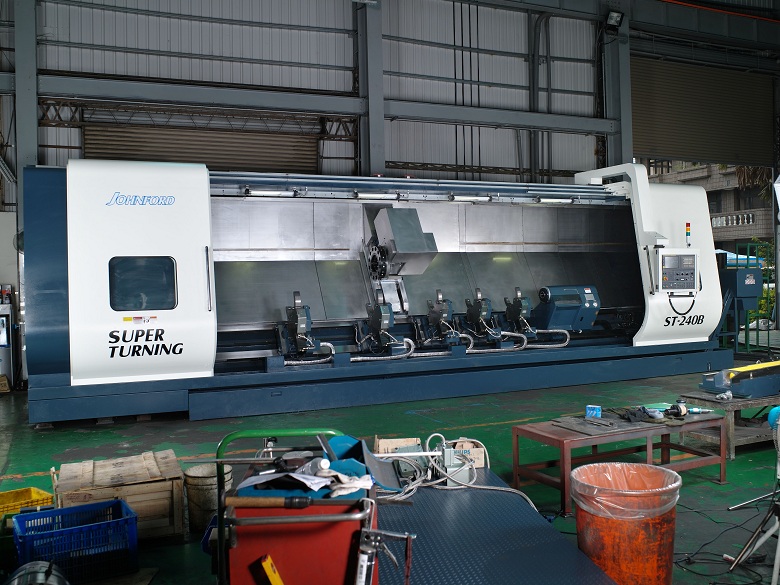

ST-240B

ST-80C

ST-100C

ST-130C

ST-160C

ST-200C

ST-240C

ST-80D

ST-100D

ST-130D

ST-160D

ST-200D

ST-240D

床面旋徑 (mm)

920 (36.2")

鞍面旋徑 (mm)

700 (27.6")

夾頭尺寸 (mm)

381 (15") (標準)
450 (17.7") (選配)

510 (20.1") (標準)
610 (24") (選配)

510 (20.1") (標準)
610 (24") (選配)

夾頭通孔直徑 (mm)

116 (4.6")

139 (5.5")

165 (6.5")

主軸鼻端

A2-11

A2-15

主軸孔徑 (mm)

132.5 (5.2")

152 (6")

185 (7.3") / 內齒式齒輪箱 176(6.9")

主軸變速段數

自動4段變速

主軸轉速 (rpm)

皮帶式齒輪箱

2000

1500 (標準)
1400 (選配)

1000

內齒式齒輪箱

-

1200

1000

主軸馬達 (kW)
(連續 / 30 分)

22 / 26 (標準)
30 / 37 (選配)

30 / 37 (標準)
37 / 45 (選配)

主軸軸承直徑 (mm)

180 (7.1")

200 (7.9")

240 (9.4")

刀塔刀位數

12

橫向最大行程 (X 軸) (mm)

370 (14.6")

Y軸行程 (mm)

±75 (3")

縱向最大行程 (Z 軸) (mm)

2000/2400/3050 (78.7"/94.5"/120.1")
4050/5050/6050 (159.4"/198.8"/238.2")

快速進給
(m / min)

X: 10 Y: 10 Z: 12

尾座行程 (mm)

1700/2100/2800 (66.9"/82.7"/110.2")
3600/4600/5400 (141.7"/181.1"/212.6")

尾座心軸行程 (mm)

150 (5.9")

尾座心軸直徑 (mm)

Ø200 (7.9")

尾座心軸錐度

MT#7

伺服馬達動力 (X 軸) (kW)

7

伺服馬達動力 (Y 軸) ( kW)

3

伺服馬達動力 (Z 軸) (kW)

7

床台斜度

60°

機台重量 (kg) (lb)

15000
(33000)

16500
(36300)

20100
(44220)

24100
(53020)

28100
(61820)

32100
(70620)

15300
(33660)

16800
(36960)

20300
(44660)

24200
(53240)

28200
(62040)

32200
(70840)

15500
(34100)

17000
(37400)

20500
(45100)

24500
(53900)

28500
(62700)

32500
(71500)

機器尺寸(mm)

W x H

2504x2895 (98.6" x 114")

L

7412 / 7812 / 8612 / 9926 / 11267 / 11667 (291.8" / 307.6" / 339.1" / 390.8" / 443.6" / 459.3")

· 機器規格變更時，恕不另行通知。

· 以上表列所有規格以發那科控制系統及12角刀塔為準。
