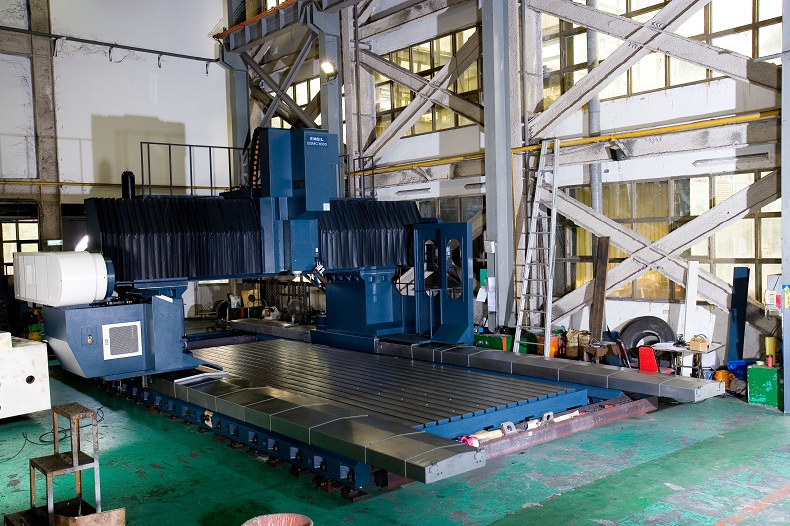

台湾乔福机械定动柱五轴大型龙门加工中心SDMC-6000X2800X800 / SDMC-6000X2800X1066
項目 / 型號
|
SDMC-6000x2800x800
|
SDMC-6000x2800x1066
|
雙柱間距 (mm)
|
2800 (110.2")
|
工作台尺寸 (mm)
|
6000 x 2200 (236.2" x 86.6")
|
X 軸行程 (mm)
|
6000 (236.2")
|
Y 軸行程 (mm)
|
2800 (110.2")
|
Z 軸行程 (mm)
|
800 (31.5")
|
1066 (42")
|
主軸鼻端至工作台距離 (mm)
|
150~950 (5.9"~37.4")
|
150~1216 (5.9"~47.9")
|
主軸錐度
|
BT-50 / CAT-50
|
主軸直徑 (mm)
|
Ø90 (Ø3.5")
|
主軸轉速 (rpm)
|
6000 高低檔
|
主軸馬達 (kW)
|
22 / 26
|
X-Y-Z 快速進給 (m / min)
|
10~10~10
|
X-Y-Z 切削進給 (mm / min)
|
1-10000
|
自動換刀系統
|
相鄰刀最大刀具直徑 (mm)
|
Ø125 (Ø4.9")
|
儲刀數
|
40支刀標準 (60, 80, 120 選配)
|
最大直徑 (mm)
|
Ø200 (Ø7.8")
|
最大刀長 (mm)
|
400 (15.7")
|
最大刀重 (kg)
|
20 (44 lb)
|
刀具選擇模式
|
雙向任意，最短距離選刀
|
工作台荷重 (kg/m2 )
|
3000 (614 lb/ft2)
|
機器尺寸
|
長 (mm)
|
11200 (441")
|
寬 (mm)
|
6000 (236.2")
|
高 (mm)
|
4265 (167.9")
|
4531 (178.3")
|
機器重量 (kg)
|
63000 (138600 lb)
|
65000 (143000 lb)
|
- 機器規格變更時，恕不另行通知。
- 以上表列所有規格以發那科控制系統為準。
|
標準附件
|
特殊附件
|
1. 切削冷卻裝置
2. 主軸吹氣裝置
3. 熱交換機
4. 兩組螺旋式排屑機
5. 一組履帶式排屑機
6. 操作箱
7. 工具，工具箱和操作手冊
8. 剛性攻牙
9. 主軸冷卻機
10. 發那科控制器 0iMD
|
1. 刀具量測系統 (Renishaw TS-27 or BULM NT-A2 / NT-A3)
2. 中空刀具
3. 高壓中央出水系統
4. 60,80,120 支刀
5. 工件量測系統 (Renishaw OMP-60 or BULM TC-50)
6. Z 軸行程 1066mm
7. 五面頭
8. 2軸數值控制銑削頭
9. 90度銑削頭
10. 萬向銑削頭
11. 雙主軸
12. 圖像式對話軟體 i/0i (0iMD) ; 圖像式對話軟體 i (31iMB)
|
龍門(定柱式/動柱式)
(多軸/五面)加工中心機 (大型)
台湾乔福大型
龙门加工中心机的主要结构在研发过程中，皆经过电脑进行结构有限元素分析(FEA)的模拟，不断确认、改善开发过程中设计上的问题，以求达到精益求精、稳定的产品品质，提供傲视同业之高刚性及高精度的机器。
台湾乔福五轴大型龙门加工中心SDMC系列先进、优越的特色表现：
1、 搭配大动力之大直径主轴
2、 优越的自动换刀系统
3、 配置双排屑系统
4、 领先业界使用最大型的滚珠螺杆设计等
台湾乔福五轴大型龙门加工中心SDMC系列主要用于精密复杂曲面模具及零件的多品种，中小批量加工。满足通常的铣，钻，攻，镗，内圆、外圆、台阶、锥面、球面、沟槽、和2D或3D复杂曲面的加工，能够满足各类高温合金、钛合金、耐热合金、不锈钢、铸铁、铸钢及铝合金、铝型材等材料的铸锻件毛坯件的粗、精加工。系台湾乔福五轴大型龙门加工中心SDMC系列统刚性好，可靠性好，精度高，寿命长。台湾乔福五轴大型龙门加工中心SDMC系列能可靠稳定地完成高精度难加工材料的粗、细、精加工，可加工各种难切削材料及铝合金、铝型材的高速高精度切削。
