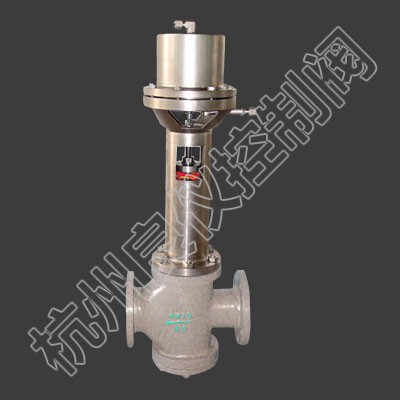

ZZYP、ZZYN、QFY系列阀内取压型重油专用减压稳压阀是不需要任何外加能源，利用被调介质自身能量而自动调节的执行产品，它沿用自力式减压原理，采用平衡式结构。与传统的非平衡式结构相比，具有更高的精度(误差≤5％)，更强的抗干扰能力(阀前压力波动时，阀后压力稳定特殊性)，当流量较稳定时，控制精度高达5％，阀本身采用内取压方式，无须另配取压管。该阀设定压力方便，无须停机现场手动连续可调(在一定的范围内)。
其执行机构可采用不同的结构(膜片、活塞、波纹管)，可用于不同的温度和压力。
■ 结构
调压说明：拧开压套16，旋转螺杆15。顺时针旋转时，压力升高，逆时针旋转时，压力降低!
■ 主要技术参数
| 公称通径mm |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
| 额定KV |
1.8 |
4.4 |
7 |
11 |
20 |
32 |
48 |
75 |
120 |
190 |
300 |
320 |
1100 |
1750 |
| 公称压力MPa |
1.6 2.5 4.0 6.4 |
| 额定行程mm |
4 |
5 |
5 |
6 |
6 |
7 |
8 |
8 |
10 |
10 |
12 |
12 |
15 |
18 |
工作温度℃
执行机构形式 |
膜片式(-20～80) 活塞式(-30～100) 波纹管式(-250～550) |
| 调节精度 |
2-3％ |
| 泄漏量等级 |
V级(硬密封) 无泄漏(软密封) (GB/T4213-92) |
| 安装方式 |
法兰或螺纹 |
■ 主要零件材料
| 零件名称 |
零件材料 |
| 阀体 |
ZG230-450 ZG1Cr18Ni9Ti |
| 阀座 |
1Cr18Ni9Ti |
| 膜片 |
丁腈橡胶夹增强涤纶织物、金属膜片 |
| 膜盖 |
Q235 0Cr18Ni9 |
■ 安装与使用
1、阀前一般要安装截止阀，以便检修与更换阀门。
2、介质不洁净时，阀前应装过滤器。
3、当发现阀后压力与要求值有偏差或需要改变压力输出值时，可以调整弹簧的压缩量来达到目的。
■ 外型尺寸
| DN |
L |
H |
A |
 |
| PN16/PN40 |
PN64 |
| 10 |
180 |
190 |
450 |
120 |
| 15 |
180 |
190 |
450 |
120 |
| 20 |
180 |
190 |
450 |
120 |
| 25 |
185 |
200 |
450 |
120 |
| 32 |
200 |
210 |
500 |
150 |
| 40 |
220 |
235 |
550 |
150 |
| 50 |
230 |
265 |
580 |
180 |
| 65 |
275 |
295 |
600 |
180 |
| 80 |
300 |
320 |
850 |
200 |
| 100 |
350 |
370 |
950 |
220 |
| 125 |
410 |
440 |
1000 |
250 |
| 150 |
450 |
475 |
1050 |
250 |
| 200 |
550 |
570 |
1100 |
300 |
| 250 |
670 |
670 |
1210 |
300 |
■ 连接尺寸及标准
法兰标准：法兰按GB9113-88
法兰密封面型式：PN10、PN16为凸面；PN40、PN64为凹凸面、阀体为凹面
﹡阀体法兰及法兰端面距离可以按用户指定的标准制造。如：ANSI、JIS、JPI等标准
■ 订货须知
订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·阀前压力，阀后压力
·额定流量系数(Kv)
·介质名称及状态
·工作温度(℃)及范围
