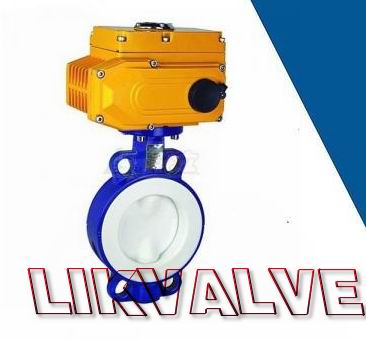

| 德国莱克（LIK）品牌：进口电动衬氟蝶阀采用了国际流行的软衬工艺,在与介质接触部位均衬2—3mm厚的氟塑料（F46或PFA），具有防腐性能好，起闭迅速，使用寿命长，泄漏量小等优点。 衬氟塑蝶阀可配用气动活塞式执行机构或电动执行机构来满足各种自控要求，广泛应用于化工，石油、冶金、制药、电力及环保等工业生产过程中进行就地自动调节、切断和远距离控制。
阀体部分
结构大类：衬氟塑蝶阀
阀座型式：柔性软座
流量特性：快开
公称压力：1.0、1.6、2.5MPa
ANSI150
阀门口径:DN50—400（2"—16")
适用温度：-20—150℃，-20—180℃
泄漏标准：IV、V、VI
连接方式：对夹式
阀结构与组成
软衬蝶阀启动、关闭力矩小，具有很好的开关性能；
软守座圈的基座由橡胶注模成形，与介质接触的内壁由F46（或PFA）注模成形，两者采用特殊工艺复合成装入阀体，检修、更换座圈极其方便。
衬氟塑结构与原理
特点
阀体内腔与蝶板衬F46（或PFA），几乎可抗所有化学介质的腐蚀，并能长期抵御氟离子的渗透；
软衬座圈在蝶板关闭时，有适量的弹性变形，保证了阀门的零泄漏；
蝶板和轴为一体化制造，轴间使用PFA轴承，既起到了轴的使用导向作用，又具有良好的润滑作用；
蝶板与阀座圈间加有机械密封保护，绝无轴间渗漏；
软衬蝶阀是一种采用柔性的复合材料，橡胶加四氟的复合座圈在阀关闭时能产生一定的弹性变形，即保证了零泄漏和极好的往复性能，又大大的延长了蝶阀的使用寿命。
主要零件常用材料
阀体：ZG230—450、ZG1Cr18Ni9衬F46、PFA、WCB、CFB、CF8M衬F46、PFA
座圈：PFA、F46
阀板：ZG230—450、1Cr18Ni9衬PFA|、F46、WCB、CFB、CF8M衬PFA、F46
轴套：复合PFA、F46、PTFE
注：特殊要求可供其它材料，具体材质以订货合同为准。
规格与技术参数
|
公称通径DN（mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
流量系数Kv
|
100
|
150
|
200
|
405
|
620
|
1150
|
2030
|
3150
|
4550
|
6200
|
8100
|
|
额定转角
|
90°
|
|
公称压力PN（MPa)
|
1.0、1.6、2.5
|
|
固有流量特性
|
近似等百分比
|
|
固有可调比R
|
30
|
|
适用温度
|
-20—+150℃、-20—+180℃
|
|
气源压力（气动）
|
0.4—0.6MPa
|
|
电源（电动）
|
220V AC、380V AC（可选）
|
|
输入信号
|
4—20mA、0—10mA DC及其它控制信号（如开关量）
|
|
泄漏等级
|
IV、V和VI级
|
注：1）表中数据为本公司标准配置，可按用户要求另行配置
2）执行机构其它参数详见《执行机构样本》。
主要性能指标
|
序号
|
项目
|
气动蝶阀
|
电动蝶阀
|
|
配气动薄膜式执行器
|
配气动活塞式执行器
|
|
1
|
基本误差＜（%）
|
±2.0
|
±2.5
|
±2.5
|
|
2
|
回差＜（%）
|
2.0
|
2.5
|
2.0
|
|
3
|
死区（%）
|
1.0
|
2.0
|
3.0
|
|
4
|
始终点偏差
＜（%）
|
始点
|
±2.0
|
±2.0
|
±1.5
|
|
终点
|
|
5
|
额定转角偏差＜（%）
|
±2.5（两位式为±6）
|
±0.5
|
|
6
|
额定流量系数偏差＜（%）
|
±10
|
|
