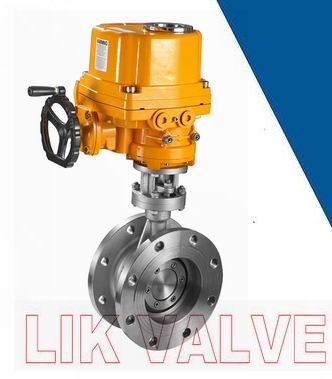

德国莱克（LIK）品牌：进口****电动三偏心对夹蝶阀
1.多层次硬密封蝶阀密封是采用软硬层金属片层叠成，通过高精度机械加工成形，嵌装在蝶板上与阀座吻合，具有金属密封和弹性密封的双重优点，无论在低温和高温情况下，均具有优良的密封性能．
2.采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能．
3.结构独特，操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠，使用寿命长．
4.蝶阀设有密封调节装置,长期使用后若密封性能下降,可调节蝶板密封圈向发座靠近即可恢复原有密封性能,大大地提高使用寿命.
D973H电动硬密封蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。
技术参数和性能
|
LIKODL系列电动执行机构技术参数
|
阀 体 参 数
|
|
电源
|
AC110、220、380V/DC24、220V
|
公称通径
|
DN50～400mm
|
|
输出力矩
|
50N·M～2000N·M
|
公称压力
|
PN1.6、2.5MPa
|
|
任选功能
|
开关型、触点型、开度信号、智能型
|
阀轴材质
|
碳素钢、304/316/316L不锈钢
|
|
动作范围
|
0～90°±5°
|
阀体材质
|
碳素钢、合金钢、不锈钢
|
|
动作时间
|
15秒/30秒/60秒
|
阀板材质
|
碳素钢、合金钢、不锈钢
|
|
环境温度
|
-30°～60°
|
阀座密封
|
不锈钢
|
|
手动操作
|
附带手柄操作
|
结构形式
|
三维偏心
|
|
限 位
|
电气、机械二重限位
|
温度
|
≤425℃
|
|
防护等级
|
IP-67(****外壳:Exd Ⅱ BT4 IP67可选)
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
输入信号
|
0-10，1-5VDC/4-20mA(智能型)
|
特点
|
零泄漏、使用寿命长、便于安装、耐高温高压
|
|
公称通径DN
|
A
|
B
|
C
|
D
|
E
|
额定功率
|
额定电流
|
|
50
|
155
|
353
|
112
|
104
|
43
|
15W
|
0.2A
|
|
65
|
208
|
362
|
115
|
115
|
46
|
25W
|
0.5A
|
|
80
|
208
|
368
|
120
|
115
|
49
|
25W
|
0.5A
|
|
100
|
208
|
392
|
138
|
115
|
56
|
25W
|
0.5A
|
|
125
|
256
|
407
|
165
|
127
|
64
|
50W
|
0.8A
|
|
150
|
256
|
446
|
175
|
127
|
70
|
50W
|
0.8A
|
|
200
|
256
|
489
|
208
|
127
|
71
|
90W
|
1.0A
|
|
250
|
288
|
514
|
243
|
164
|
76
|
120W
|
1.2A
|
|
300
|
288
|
568
|
283
|
164
|
83
|
120W
|
1.2A
|
|
350
|
288
|
629
|
310
|
164
|
92
|
150W
|
1.2A
|
|
400
|
288
|
662
|
340
|
164
|
102
|
150W
|
1.2A
|
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
|
