上海创新给水设备制造有限公司

一、消防成套供水设备特点：
    1、结构紧凑，体积小，占地少，毋须建造高位水箱或水塔，投资省，安装快，便于集中管理；

2、采用进口变频器及相关元器件，设计合理，操作简便，性能可靠，完全自动运行；
    3、具备多种故障显示及备查记录，完善的欠压、过压、过载、短路、缺相、水源缺水自动保护停机等保护功能，使用安全，维护简便；
    4、自由设定管网压力，按实际用水量调节水泵转速，使其始终处于高效运转状态；采用多台小功率泵组成泵组代替大功率泵更能适合流量的急剧变化，避免“大马拉小车”现象，节能效果更为显著。 与恒速泵供水相比， 消除了超压和回流的无功损耗，节能率达到20～50％；
    5、由变频器或软起动器实现水泵软起动软停止，使电网和管网免受冲击。无水锤现象，大大降低设备运行噪音，延长相关设备的使用寿命；
    6、多台泵多种循环运行方式，各泵运行时间，避免其中某台水泵因闲置而锈蚀；
    7、直接向用户供水，水质二次污染；
    8、品种规格齐全，可任意配套，应用范围广；
    9、控制程序化，可按用户需要实现多种控制方式。例如：定时开关系统、消防联动、小流量和零流量自动关机睡眠、上位机集中管理等；
    10、管网常压供水，可避免外露管路冻裂；可按需要任意调节设备供水压力，满足用水高峰期建筑顶层的水压要求。

二、 消防成套给水设备，消防成套给水设备产品特点：
1、泵、电控柜、隔膜式气压罐、组合管网四位一体，并配带有隔振器，无需预埋地脚孔，设计人员只需算好参数即可查得设备型号、基础尺寸等。电气设计人员无需再进行控制线路设计，只设计泵房内进线和到设备的走线。选用方便，可大大缩短设计人员的设计周期和施工人员的施工时间。
2、隔膜式气压罐一次性充气持久耐用，水气隔离能预防水质的污染。
3、设备占地面积小，投资省，全自动运行，无需专人看管。
4、设备有双电源接口，双路电源自动(手动)切换,设备可根据设计要求制作。
5、具有自动保护及故障切换功能。任何一台水泵发生故障(电气故障或水力故障)均能启动备用泵。
6、可与消防中心连接(根据设计需要)。
7、可以根据客户的需要选择罐、稳压方式、控制功能。
8、电气主要元气件采用国产或进口名牌企业产品，质量可靠、运行稳定。

 三、产品结构：

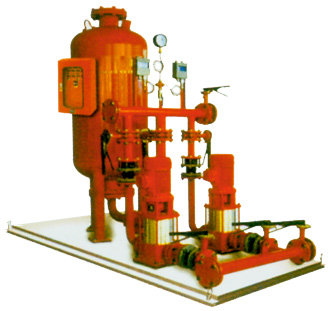

  该设备由稳压泵两台(根据设计要求可设一台)为一用一备，隔膜式稳压罐一台，电控柜一台，仪表阀门及组合管网各一套，组成了隔膜式稳压供水设备。

 四、设备选型：

ZW(L、W)本设备根据建设部标准图集98S205基础的性能参数做为参考，推出了两种设备型号，①ZW(L)、ZW(W)系列稳压按照建设部图集98S205图集号所设计的型号；②企业根据消防GA30-92、GA30-2002相关标准及给水设备标准规范编制的设备型号。在这里删除了稳压罐、水泵的垄断性型号，给设计及用户一个产品选择的竞争空间。创新泵业推荐以下型号产品使用，如：LG、GDL、CDL、ISG等型号。用户可以根据水位水箱间的位置选择合适的设备。

     五、消防成套给水设备选型依据 ：

     选择一套消防成套给水设备的基本依据是设计的供水流量和供水压力（水的扬程），另外还需考虑到用途的流量变化类型。
       连续型：一天内很少有流量为零的时候，或本身管网的正常泄漏就保持有一定的流量，例如，大型宾馆，饭店工矿企业的加压系统等。
       间歇型：用水低谷时间较长且流量很小或为零，例：小型办公楼、写字楼、商住楼、各类住宅，及生产用水等
       同时还应考虑在供水的某一段时间内流量的变化，以及不同季节流量的变化、不同地区用水的不同等多方面的因素。
       消防给水设备以及喷淋给水设备一般应选择气压式给水设备，因其长期处于系统保压状态，无流量的变化，气压式给水设备可以应付一般的管内的泄漏，并增加一台小流量的副泵，平时就无需启动主泵，节省能源。
       消防成套给水设备选择变频给水设备或气压式给水设备都可，两者各有优点。
       消防成套给水设备的优点：可以恒压给水并且恒压值在一定范围内可调整恒压精度一般小于0.02MPa，变频调速是一种高效节能降耗的方法与通常的气压给水设备相比平均节能20％，此外，变频启动的冲击电流小以及泵的盍冲击也小，在低速运转时噪声小。
      消防成套给水设备的优点：造价相对低廉，控制系统的技术简单，服务方便，维修简易。

ZW(L)消防专用增压稳压给水设备(立式隔膜罐)性能参数表。

序号	增压稳压设备 型号	消防 压力 (MPa) P1	立式隔膜式气压罐			配用水泵 参数			设备运行重量(㎏)	运行压力(MPa) PS1-PS2
			型号规格	消防储水容积(L)
				标定 容积	实际 容积	流量	扬程	功率
1	ZW(L)-Ⅰ-X-7	0.10	SQL800×0.6	300	319	3	40	1.5	1487	0.26-0.31
2	ZW(L)-Ⅰ-Z-10	0.16	SQL800×0.6	150	159	3	40	1.5	1463	0.26-0.31
3	ZW(L)-Ⅰ-X-10	0.16	SQL800×0.6	300	319	3	50	1.5	1509	0.26-0.42
4	ZW(L)-Ⅰ-X-13	0.22	SQL1000×0.6	300	329	3	40	1.5	2362	0.35-0.40
5	ZW(L)-Ⅰ-XZ-10	0.16	SQL1000×0.6	450	480	3	40	1.5	2362	0.33-0.38
6	ZW(L)-Ⅰ-XZ-13	0.22	SQL1000×0.6	450	452	3	50	1.5	2362	0.41-0.46
7	ZW(L)-Ⅱ-Z-A	0.22-0.38	SQL800×0.6	150	159	3	60	2.2	1487	0.53-0.60
8	ZW(L)-Ⅱ-Z-B	0.38-0.50	SQL800×1.0	150	159	3	80	2.2	1548	0.68-0.75
9	ZW(L)-Ⅱ-Z-C	0.50-0.65	SQL1000×1.5	150	206	3	90	2.2	1670	0.81-0.86
10	ZW(L)-Ⅱ-Z-D	0.65-0.85	SQL1000×1.5	150	206	3	110	3.0	1736	1.04-1.10
11	ZW(L)-Ⅱ-Z-E	0.85-1.00	SQL1000×1.5	150	206	3	130	4.0	1744	1.21-1.27
12	ZW(L)-Ⅱ-X-A	0.22-0.38	SQL1000×0.6	300	302	3	60	2.2	2934	0.55-0.60
13	ZW(L)-Ⅱ-X-B	0.38-0.50	SQL1000×1.0	300	302	3	80	2.2	2544	0.70-0.75
14	ZW(L)-Ⅱ-X-C	0.50-0.65	SQL1000×1.5	300	302	3	100	3.0	2739	0.88-0.93
15	ZW(L)-Ⅱ-X-D	0.65-0.85	SQL1200×1.5	300	355	3	130	4.0	2753	1.05-1.11
16	ZW(L)-Ⅱ-X-E	0.85-1.00	SQL1200×1.5	300	355	3	150	4.0	2780	1.21-1.26
17	ZW(L)-Ⅱ-XZ-A	0.22-0.38	SQL1200×0.6	450	474	3	60	2.2	3706	0.53-0.58
18	ZW(L)-Ⅱ-XZ-B	0.38-0.50	SQL1200×1.0	450	474	3	80	2.2	4012	0.68-0.73
19	ZW(L)-Ⅱ-XZ-C	0.50-0.65	SQL1200×1.0	450	474	3	100	3.0	4026	0.87-0.92
20	ZW(L)-Ⅱ-XZ-D	0.65-0.85	SQL1200×1.5	450	474	3	120	4.0	4169	1.12-1.17
21	ZW(L)-Ⅱ-XZ-E	0.85-1.00	SQL1200×1.5	450	474	3	140	4.0	4221	1.30-1.35

  ZW(W)消防专用增压稳压给水设备(卧式隔膜罐)性能参数表。

序号	增压稳压设备 型号	消防 压力 (MPa) P1	立式隔膜式气压罐			配用水泵 参数			设备运行重量(㎏)	运行压力(MPa) PS1-PS2
			型号规格	消防储水容积(L)
				标定 容积	实际 容积	流量	扬程	功率
1	ZW(W)-Ⅰ-X-7	0.10	SQW1000×0.6	300	319	3	30	1.1	2613	0.20-0.25
2	ZW(W)-Ⅰ-Z-10	0.16	SQW1000×0.6	150	312	3	30	1.1	2570	0.25-0.30
3	ZW(W)-Ⅰ-X-10	0.16	SQW1000×0.6	300	312	3	30	1.1	2613	0.25-0.30
4	ZW(W)-Ⅰ-X-13	0.22	SQW1000×0.6	300	312	3	40	1.5	2593	0.32-0.37
5	ZW(W)-Ⅰ-XZ-10	0.16	SQW1000×0.6	450	467	3	40	1.5	2593	0.30-0.35
6	ZW(W)-Ⅰ-XZ-13	0.22	SQW1000×0.6	450	452	3	50	1.5	2593	0.38-0.43
7	ZW(W)-Ⅱ-Z-A	0.22-0.38	SQW800×0.6	150	234	3	60	2.2	2570	0.49-0.54
8	ZW(W)-Ⅱ-Z-B	0.38-0.50	SQW800×1.0	150	234	3	70	2.2	2730	0.63-0.68
9	ZW(W)-Ⅱ-Z-C	0.50-0.65	SQW1000×1.0	150	234	3	90	2.2	2738	0.81-0.86
10	ZW(W)-Ⅱ-Z-D	0.65-0.85	SQW1000×1.5	150	234	3	110	3.0	2913	1.05-1.10
11	ZW(W)-Ⅱ-Z-E	0.85-1.00	SQW1000×1.5	150	234	3	130	4.0	2953	1.21-1.27
12	ZW(W)-Ⅱ-X-A	0.22-0.38	SQW1000×0.6	300	312	3	60	2.2	2626	0.53-0.58
13	ZW(W)-Ⅱ-X-B	0.38-0.50	SQW1000×1.0	300	312	3	80	2.2	2665	0.68-0.73
14	ZW(W)-Ⅱ-X-C	0.50-0.65	SQW1000×1.0	300	312	3	100	3.0	2679	0.87-0.92
15	ZW(W)-Ⅱ-X-D	0.65-0.85	SQW1000×1.5	300	312	3	120	4.0	2889	1.12-1.18
16	ZW(W)-Ⅱ-X-E	0.85-1.00	SQW1000×1.5	300	312	3	140	4.0	2968	1.30-1.36
17	ZW(W)-Ⅱ-XZ-A	0.22-0.38	SQW1200×0.6	450	506	3	60	2.2	3992	0.53-0.58
18	ZW(W)-Ⅱ-XZ-B	0.38-0.50	SQW1200×1.0	450	506	3	80	2.2	4251	0.68-0.73
19	ZW(W)-Ⅱ-XZ-C	0.50-0.65	SQW1200×1.0	450	506	3	100	3.0	4265	0.87-0.92
20	ZW(W)-Ⅱ-XZ-D	0.65-0.85	SQW1200×1.5	450	506	3	120	4.0	4497	1.12-1.17
21	ZW(W)-Ⅱ-XZ-E	0.85-1.00	SQW1200×1.5	450	506	3	140	4.0	4572	1.30-1.35

说明：①P_S1——增压稳压水泵启动压力MPa；P_S2——增压稳压水泵停止压力Mpa； ②表中Ⅰ型一般设在高位水箱间，Ⅱ型一般设在消防泵阀或出水池间，水泵压力的选择可根据实际情况而定，设备的尺寸应根据设备间实际面积而定。 ③本设备稳压水容积都大于50L。
