 供应信息-L型三通球阀

L型三通球阀

L型三通球阀
价格说明： 654元/台
在线询盘

最小起订： 21台 联系电话： 025-58701698
所在地区： 江苏 南京市 发布时间： 2013年5月11日
供货能力： 123322台 有效时间： 2014年5月11日


L型三通球阀 　
更多
L型三通球阀
名称：L型三通球阀
品牌：




Q44F-16（L型三通）

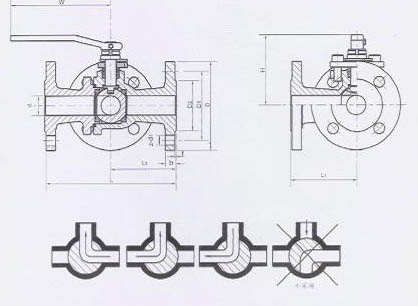

主要尺寸和连接尺寸 单位：毫米

Main overall & connecting dimensions Unit:mm


DN		 d L L1 D D1 D2 B f Z-d1 H W
15 15 150 75 95 65 45 14 2 4-14 85 130
20 19 150 75 105 75 55 14 2 4-14 85 130
25 25 170 85 115 85 65 14 2 4-14 90 160
32 32 190 95 135 100 78 16 2 4-18 110 180
40 38 200 100 145 110 85 16 3 4-18 135 230
50 50 230 115 160 125 100 18 3 4-18 142 230
65 64 250 125 180 145 120 18 3 4-18 173 400
80 76 260 130 195 160 135 20 3 8-18 183 400
100 100 330 165 215 180 155 20 3 8-18 250 650
125 125 370 185 245 210 180 22 3 8-18 290 700
150 150 430 215 280 240 210 24 3 8-18 340 1100
200 200 550 276 335 295 265 26 3 12-23 340 1100


F法兰标准：JB/T 79.1 Flange standard:JB/T 79.1

亦可按客户要求制造 Flange also can be designed and manufactured according toCustomer



Q44F-150LB（L型三通）

主要尺寸和连接尺寸 单位：毫米

Main overall & connecting dimensions Unit:mm




NPS		 d L L1 D D1 D2 B f Z-d1 H W
1/2 15 150 75 89 60.5 36 11.1 1.6 4-16 85 130
3/4 19 150 75 98 70 42 11.1 1.6 4-16 85 130
1 25 170 85 108 79.5 51 11.1 1.6 4-16 90 160
1/4 32 190 95 117 89 54 12.7 1.6 4-16 110 180
1/2 38 200 100 127 98.5 73 14.3 1.6 4-16 135 230
2 50 230 115 152 120.5 92 15.9 1.6 4-19 142 230
2/2 64 250 125 178 139.5 105 17.5 1.6 4-19 173 400
3 76 260 130 190 152.5 127 19.1 1.6 4-19 183 400
4 100 330 165 229 190.5 157 23.9 1.6 8-19 250 650
5 125 370 185 254 216 188 23.9 1.6 8-22 290 700
6 150 430 215 279 241.5 216 25.4 1.6 8-22 340 1100

F法兰标准：JB/T 79.1 Flange standard:JB/T 79.1

亦可按客户要求制造 Flange also can be designed and
