 供应信息-美标闸阀 硕达专业生产不锈钢阀门

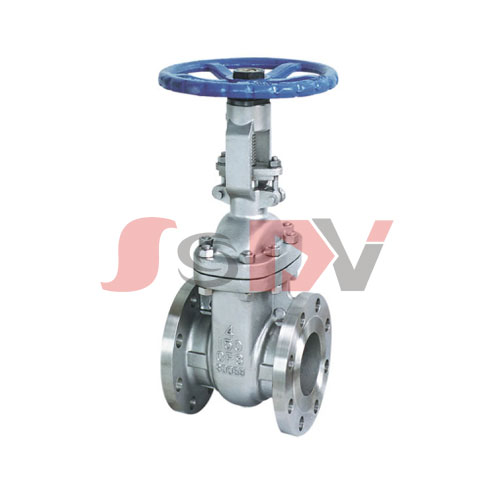

美标闸阀 硕达专业生产不锈钢阀门

美标闸阀 硕达专业生产不锈钢阀门
价格说明： 100元/台
在线询盘

最小起订： 1台 联系电话： 0577-67360055
所在地区： 浙江 温州市 发布时间： 2014年3月17日
供货能力： 1000台 有效时间： 2015年3月17日


美标闸阀 硕达专业生产不锈钢阀门 　

主要零件材质

零件名称 Part Name CF8系列 Line CF3系列 Line CF8M系列 Line CF3M系列 Line WCB系列 Line
阀体/阀盖 Body/Cap CF8 CF3 CF8M CF3M WCB
阀板 Brake CF8 CF3 CF8M CF3M WCB
阀杆 Stem F304 F304L F316 F316L 1Cr13
填料 Stem Packing PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨 Graphite
垫片 Gasket PTFE+304 PTFE+304L PTFE+316 PTFE+316L 石墨 Graphite+304
压盖 Gland Flange CF8 CF3 CF8M CF3M WCB
填料压环 Stuffing Ring 304 304L 316 316L 1CrMoA
螺栓 Bolt A193-B8 A193-B8 A193-B8 A193-B8 35GrMoA
螺母 Nut A194-8M A194-8M A194-8M A194-8M 45

主要连接尺寸

型号Type 规格Size(mm) 尺寸（mm）
inch DN L D D1 D2 b Z-φd H D0
Z41W-150LB 1/2″ 15 108 89 60.5 35 12 4-φ15 155 120
3/4″ 20 117 98 70 43 13 4-φ15 160 120
1″ 25 127 108 79.5 51 14.5 4-φ15 200 140
1¼″ 32 140 117 89 64 16 4-φ15 245 160
1½″ 40 165 127 98.5 73 17.5 4-φ15 285 180
2″ 50 178 152 120.5 92 19.5 4-φ19 315 200
2½″ 65 190 178 139.5 105 22.5 4-φ19 375 220
3″ 80 203 190 152.5 127 24 4-φ19 400 240
4″ 100 229 229 190.5 157 24 8-φ19 460 280
5″ 125 254 254 216 186 24 8-φ22 540 300
6″ 150 267 279 241.5 216 26 8-φ22 620 320
8″ 200 292 343 298.5 270 29 8-φ22 800 400
10″ 250 330 406 362 324 31 12-φ25 850 450
12″ 300 356 483 432 381 32 12-φ25 1000 500
14″ 350 381 533 476 413 35 12-φ29 1300 600
16″ 400 406 597 540 470 37 16-φ29 1400 600
18″ 450 432 635 578 533 40 16-φ32 1600 650
20″ 500 457 698 635 584 43 20-φ32 1850 650
24″ 600 508 813 749.5 692 48 20-φ35 2200 700
Z41W-300LB ½″ 15 140 95 66.5 35 15 4-φ15 155 120
¾″ 20 152 117 82.5 43 16 4-φ19 160 120
1″ 25 165 124 89 51 18 4-φ19 200 140
1¼″ 32 178 133 98.5 64 19 4-φ19 250 160
1½″ 40 190 156 114.5 73 21 4-φ22 290 180
2″ 50 216 165 127 92 22 8-φ19 330 220
2½″ 65 241 190 149 105 25 8-φ22 385 250
3″ 80 283 210 168.5 127 29 8-φ22 410 280
4″ 100 305 254 200 157 32 8-φ22 480 300
5″ 125 381 279 235 186 35 8-φ22 630 350
6″ 150 403 318 270 216 37 12-φ22 690 350
8″ 200 419 381 330 270 41 12-φ25 830 450
10″ 250 457 445 387.5 324 48 16-φ29 1003 500
12″ 300 502 521 451 381 51 16-φ32 1137 600
14″ 350 762 584 514.5 413 54 20-φ32 7489 750
16″ 400 838 648 571.5 470 57 20-φ35 7581 800
18″ 450 914 711 628.5 533 60 24-φ35 2017 850
20″ 500 991 775 686 584 64 24-φ35 2228 900
24″ 600 1143 914 813 692 70 24-φ41 2650 950
Z41W-600LB ½″ 15 165 95 66.5 35 15 4-φ15 155 120
¾″ 20 190 118 82.5 43 16 4-φ19 160 120
1″ 25 216 124 89 51 18 4-φ19 200 140
1¼″ 32 229 133 98.5 64 21 4-φ19 250 160
1½″ 40 241 156 114.5 73 23 4-φ22 290 180
2″ 50 292 165 127 92 26 8-φ19 350 250
2½″ 65 330 190 149 105 29 8-φ22 430 280
3″ 80 356 210 168 127 32 8-φ22 470 300
4″ 100 432 273 216 157 38 8-φ25 570 350
5″ 125 508 330 266.5 186 45 8-φ29 700 400
6″ 150 559 356 292 216 48 12-φ29 750 500
8″ 200 660 419 349 270 56 12-φ32 830 600
10″ 250 787 508 432 324 64 16-φ35 1210 650
12″ 300 838 559 489 381 67 20-φ35 1350 700
14″ 350 889 603 527 413 70 20-φ38 1600 750
16″ 400 991 686 603 470 77 20-φ41 1800 800
18″ 450 1092 743 654 533 83 20-φ44 2110 900
20″ 500 1194 813 724 584 89 24-φ44 2350 950
24″ 600 1397 940 838 692 102 24-φ52 2900 1000
