 供应信息-Z41H-64高温高中压闸阀 硕达专业生产不锈钢阀门

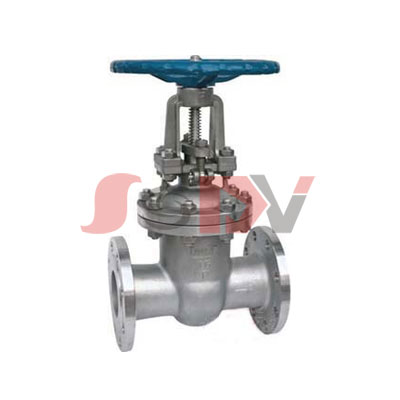

Z41H-64高温高中压闸阀 硕达专业生产不锈钢阀门

Z41H-64高温高中压闸阀 硕达专业生产不锈钢阀门
价格说明： 100元/台
在线询盘

最小起订： 1台 联系电话： 0577-67360055
所在地区： 浙江 温州市 发布时间： 2014年3月17日
供货能力： 1000台 有效时间： 2015年3月17日


Z41H-64高温高中压闸阀 硕达专业生产不锈钢阀门 　

主要零件材质

零件名称 Part Name ZG1Cr18Ni9T
i304 CF8		 ZGOOCr18Ni10
304L CF3		 ZG1Cr18Ni12Mo
2Ti316 CF8M		 zgoocR17nI14mO2
316L CF3M		 WCB
阀体/阀盖 Body/Cap OCr18Ni9 OOCr18Ni10 OOCr18Ni9Mo2 OOCr18Ni10Mo2 WCB
闸板 Brake OCr18Ni9 OOCr18Ni10 OOCr18Ni9Mo2 OOCr18Ni10Mo2 1Cr3
阀杆Stem OCr18Ni9 OOCr18Ni10 OOCr18Ni9Mo2 OOCr18Ni10Mo2 1Cr3
阀杆螺母 Vailve Pole Nut 铝青铜Aluminium Bronze
填料 Stem Packing PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨Graphite
垫片 Gasket 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
压盖 Gland Flange OCr18Ni9 OOCr18Ni10 OOCr18Ni9Mo2 OOCr18Ni10Mo2 WCB
螺栓 Bolt 不锈钢 Stainless Steel 34GtMoA
螺母 Nut 不锈钢 Stainless Steel 45
手轮 HandWheel 球墨铸铁、铸钢 Nodular Cast lron And Cast Steel

主要连接尺寸

型号 Type 公称通径
DN(mm)		 尺寸（mm）
L D D1 D2 b-f Z-φd H D0
Z41W-16 15 130 95 65 45 14-2 4-14 170 120
20 150 105 75 55 14-2 4-14 200 120
25 160 115 85 65 14-2 4-14 215 140
32 180 135 100 78 16-2 4-18 260 160
40 200 145 110 85 16-3 4-18 290 200
50 250 160 125 100 16-3 4-18 345 220
65 265 180 145 120 18-3 4-18 360 240
80 280 195 160 135 20-3 8-18 385 280
100 300 215 180 155 20-3 8-18 430 300
125 325 245 210 185 22-3 8-18 520 320
150 350 280 240 210 24-3 8-23 610 350
200 400 335 295 265 26-3 12-23 765 400
250 450 405 355 320 30-3 12-25 895 450
300 500 460 410 375 30-4 12-25 1145 500
350 550 520 470 435 34-4 16-25 1200 550
400 600 580 525 485 36-4 16-30 1400 600
450 650 640 585 545 40-4 20-30 1500 650
500 700 705 650 608 44-4 20-34 1630 700
600 800 840 770 718 48-5 20-41 1830 800
Z41W-25 15 130 95 65 45 16-2 4-14 170 120
20 150 105 75 55 16-2 4-14 200 120
25 160 115 85 65 16-2 4-14 215 140
32 180 135 100 78 18-2 4-18 260 160
40 200 145 110 85 18-3 4-18 290 200
50 250 160 125 100 20-3 4-18 345 220
65 265 180 145 120 22-3 8-18 360 240
80 280 195 160 135 22-3 8-18 385 280
100 300 230 190 160 24-3 8-23 430 300
125 325 270 220 188 28-3 8-25 520 320
150 350 300 250 218 30-3 8-25 610 350
200 400 360 310 278 34-3 12-25 765 400
250 450 425 370 332 36-3 12-30 900 450
300 500 485 430 390 40-4 16-30 1130 500
350 550 550 190 448 44-4 16-34 1250 550
400 600 610 550 505 48-4 16-34 1430 600
450 650 660 600 555 50-4 20-34 1520 650
500 700 730 660 610 52-4 20-41 1650 700
600 800 840 770 718 56-5 20-41 1850 800

主要连接尺寸

型号 Type 公称通径
DN(mm)		 尺寸（mm）
L D D1 D2 D6 b-f Z-φd H
 Z41W-40 15 130 95 65 45 40 16-2 4-14 170
20 150 105 75 55 51 16-2 4-14 200
25 160 115 85 65 58 16-2 4-14 215
32 180 135 100 78 66 18-2 4-18 260
40 200 145 110 85 76 18-3 4-18 290
50 250 160 125 100 88 20-3 4-18 345
65 280 180 145 120 110 22-3 8-18 360
80 310 195 160 135 121 22-3 8-18 385
100 350 230 190 160 150 24-3 8-23 430
125 400 270 220 188 176 28-3 8-25 530
150 450 300 250 218 204 30-3 8-25 620
200 550 375 320 282 260 38-3 12-30 780
250 650 445 385 345 313 42-3 12-34 900
 Z41W-64 15 170 105 75 55 41 18-2 4-14 175
20 190 125 90 68 51 20-2 4-18 200
25 210 135 100 78 58 22-2 4-18 215
32 230 150 110 82 66 24-2 4-23 270
40 240 165 125 95 76 24-3 4-23 300
50 250 175 135 105 88 26-3 4-23 370
65 280 200 160 130 110 28-3 8-23 385
80 310 210 170 140 121 30-3 8-23 400
100 350 250 200 168 150 32-3 8-25 460
125 400 295 240 202 176 36-3 8-30 570
150 450 340 280 240 204 38-3 8-34 660
200 550 405 345 300 260 44-3 12-34 820
250 650 470 400 352 313 48-3 12-41 1000
