详细介绍
■ 概述
固定式超声波流量计是一种耐用的、非接触式测量污水的
超声波流量计，从管道外面测量管道内污水的流量，安装时不需要截管或停流，因此没有一般流量计所必须的法兰，也不存在介质泄漏、压力损失等问题。 超声波流量计主要应用于城市污水处理厂、排水泵站环保检测及矿山、油田、冶金、化工、炼油、造纸、食品等行业的城市排水、工业废水、生活污水、泥浆、纸浆、油水混合液等流量计量。适用于钢铁、硬质塑料管等硬质管材，可以对多种管径和壁厚的管内含有悬浮固体颗粒或气泡的二相液体进行测量。
■ 特点
高精度测量 线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%
测量范围大 选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm 管道流量的测量
支持中英文菜单 不同版本的流量计,可支持中文或英文菜单,方便快捷
可靠性高 采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高
抗干扰能力强 采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源
强大的记忆功能 自动记忆前64日、前64月、前5年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前64日流量计的工作状态是否正常。
■ 基本参数
可选配的传感器
|
基本型号
|
测量范围
|
流体温度
|
精度
|
标准外夹式
|
TS-1（小型）
|
PS-2000SNB1
|
DN15-100mm
|
-30℃～90℃
|
±1%
|
|
TM-1（中型）
|
PS-2000SNB2
|
DN50-1000mm
|
TL-1（大型）
|
PS-2000SNB3
|
DN300-6000mm
|
高温外夹式
|
THS-1（小型）
|
PS-2000SNB4
|
DN15-100mm
|
-30℃～160℃
|
|
THM-1（中型）
|
PS-2000SNB5
|
DN300-1000mm
|
插 入 式
|
TC-1（标准插入）
|
PS-2000SNC1
|
DN80-6000mm
|
-40℃～160℃
|
|
TLC-2（加长插入）
|
PS-2000SNC2
|
标准管段式
|
标准管段式
|
PS--2000SNG
|
DN15-1000mm
（详见附录2）
|
-40℃～160℃
|
±0.5%
|
|
电 源
|
一次表DC8-36V, 二次表AC220V或DC24V
|
输 入
|
3路4～20mA模拟输入,2路三线制PT100电阻信号输入
|
输 出
|
隔离 RS232/RS485 输出,2 路隔离 OCT输出，1 路隔离 4-20mA 输出（ 无源 ）
|
通信协议
|
METER-BUS协议，MODBUS 协议，富士扩展协议，简易水表协议
|
■ 测量组成
可
选
择
的
主
机
|

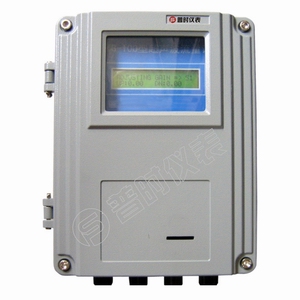

壁挂型
用于挂墙安装
尺寸：170×180×56mm
|
外夹式超声波测量图
|
|
盘装型
用于仪表盘安装
尺寸：84×168mm
|
插入式超声波测量图
|
|
****壁挂
****等级DⅡBT4
尺寸：285×265×90mm
|
管段式超声波测量图
|
|
产品图片
