详细介绍
■ 概述

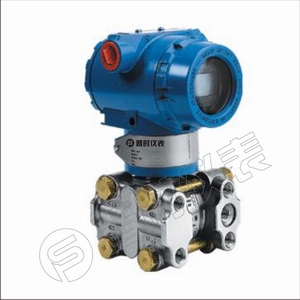

PS3051AP
绝对压力变送器可实现对除气系统，蒸馏塔、蒸发器和结晶器等的绝对压力测量，允许在10MPa下的过压。也可与
HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。
普时绝对压力变送器 是本公司根据现场要求研制开发的新产品，可脱离手操器，通过按键方式实现现场调零、组态等操作。 广泛应用于石油、化工、电力、食品、造纸、市政工程等行业。
■ 技术参数
测量范围： 0-0.06～10MPa (绝对压力变送器)
测量精度：±0.1%，±0.2%
输出信号：4～20MA.DC二线制
供电电源：12～45V.DC
量 程 比：10：1或100比1
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
迁移特性：最大正迁移量500%、最大负迁移量600%
阻 尼：通常可在0.1至16秒之间任意可调。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～80℃
环境湿度：0～95%
防护特性：防护能力 IP65
****类型：隔爆型 Exd II BT4-6
本 安 型: Exia II CT5
静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。重 量：3.9Kg（不包括附件）
■ 产品选型
PS3051AP
|
绝对压力变送器
|
|
4
|
0-4.0~40KPa
|
5
|
0-25.0~250KPa
|
6
|
0-100~1000KPa
|
7
|
0-250~2500KPa
|
8
|
0-1.0~10.0MPa
|
|
代码
|
输出
|
E
|
非智能型（4-20mA输出）
|
S
|
智能型（HART协议4-20mA输出）
|
|
代号
|
结构材料
|
|
|
法兰和接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅油
|
23
|
316不锈钢
|
316不锈钢
|
哈氏合金C
|
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
25
|
316不锈钢
|
316不锈钢
|
钽
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
35
|
哈氏合金C
|
哈氏合金C
|
钽
|
44
|
蒙乃尔
|
蒙乃尔
|
蒙乃尔
|
|
代号
|
选项
|
M1
|
0-100%线性指示表
|
M2
|
LED数字显示表
|
M3
|
LCD显示器
|
B1
|
管装弯安装板
|
B2
|
板装弯安装板
|
B3
|
管装平安装板
|
C1
|
1/2-14NPT引压接头Ф14
|
C2
|
丁字形螺纹接头M20×1.5
|
d
|
隔爆型dⅡBT4
|
i
|
本安型iaⅡCT6
|
