 供应信息-止回阀对夹止回阀H71H止回阀系列产品阀门厂家

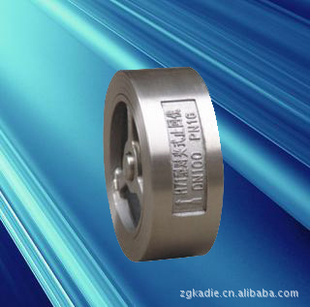

止回阀对夹止回阀H71H止回阀系列产品阀门厂家

止回阀对夹止回阀H71H止回阀系列产品阀门厂家
价格说明： 120元/台
在线询盘

最小起订： 1台 联系电话： 0577-86910999
所在地区： 浙江 温州市 发布时间： 2014年11月18日
供货能力： 666788台 有效时间： 2015年11月18日


止回阀对夹止回阀H71H止回阀系列产品阀门厂家 　
加工定制：否 品牌：浙江国阀科技 型号：H71W-16P
种类：DDCV双瓣式 材质：不锈钢 连接形式：对夹
结构形式：蝶式 公称通径：DN15-DN500（mm） 适用介质：各种高腐蚀化学介质
形态：蝶式 压力环境：常压 标准：国标
流动方向：单向 驱动方式：手动 工作温度：常温
类型(通道位置)：直通式

对夹升降式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流

规格型号 阀体 阀瓣 弹簧
SH71H-16Q、H71H-25Q QT400-15 25 50CrCA
SH71W-25H、H71W-40H 2Cr13 1Cr13 1Cr18Ni9Ti
SH71W-16P、H71W-25P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

对夹升降式止回阀规格尺寸表：

公称压力
MPa

 公称通径
DN		 尺寸（mm）
L D1 D2 D3 D4 D5
PN1.0MPa

PN1.6MPa		 15 16 52 15 24 31 40
20 19 62 19 30 40 50
25 22 72 24 35 47 58
32 28 83 31 46 56 68
40 31.5 93 39 55 66 78
50 40 108 48 65 78 90
65 46 128 62 80 95 110
80 50 142 76 96 110 128
100 60 162 95 115 132 150
125 90 192 110 125 135 -

止回阀产品特点

1、具有结构短、体积小、质量轻

2、阀瓣关闭快速，水锤压力小
3、流道通畅，流体阻力小；动作灵敏，密封性能好.

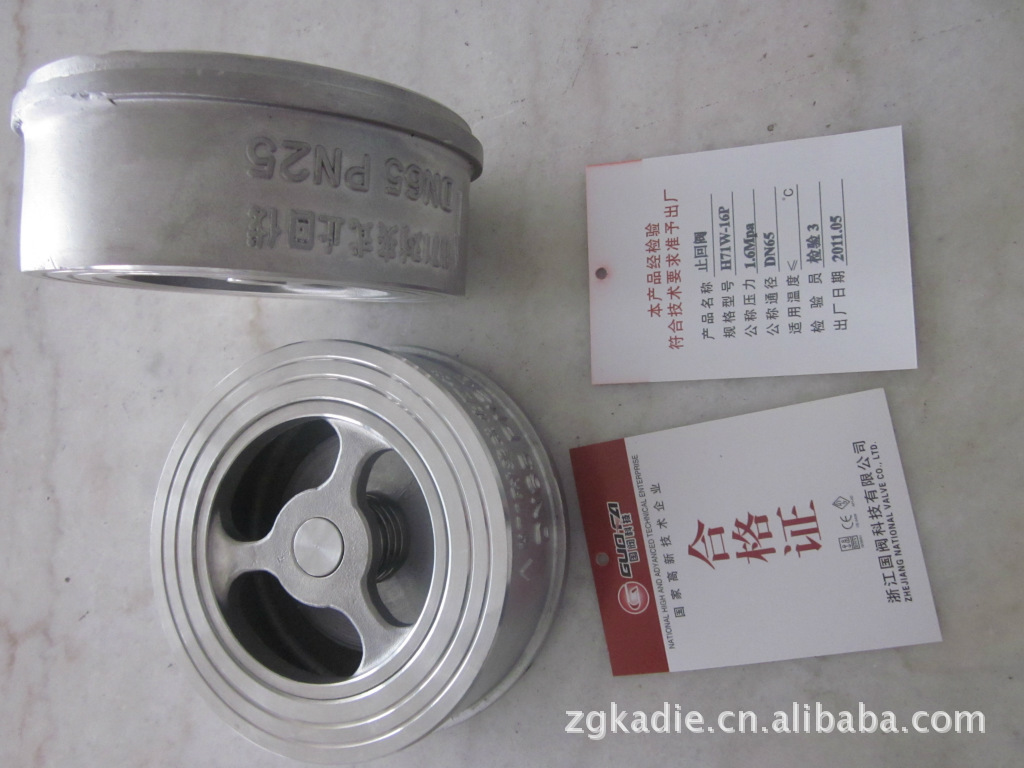

止回阀结构图片

型号 公称通径 试验压力 工作温度 适用温度
壳体 密封
H71H-16Q 1.6 2.4 1.76 ≤235℃ 水、蒸气、油品等
H71H-25Q 2.5 3.75 2.75 ≤235℃
H71W-25H ≤300℃
H71W-25P ≤200℃ 硝酸等腐蚀性介质
H71W-40H 4.0 6.0 4.4 ≤300℃
H71W-40P ≤200℃ 水、蒸气
对夹升降式止回阀主要技术参数
型号 公称压力PN(MPa) 试验压力PS(MPa) 工作温度(℃) 适用介质
壳体 密封
SH71W-16P 1.6 2.4 1.76 ≤200 水、蒸体、油品等
SH71H-25Q 2.5 3.75 2.75 ≤235
SH71W-25H ≤300
SH71W-25P ≤200 硝酸等腐蚀性介质
SH71W-40H 4.0 6.0 4.4 ≤300 水、蒸体、油品等
SH71W-40P ≤200 硝酸等腐蚀性介质
规格型号 阀体 阀瓣 弹簧
SH71H-16Q、H71H-25Q QT400-15 25 50CrCA
SH71W-25H、H71W-40H 2Cr13 1Cr13 1Cr18Ni9Ti
SH71W-16P、H71W-25P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
