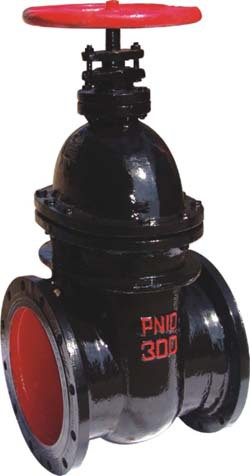

暗杆楔式铸铁闸阀
4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。 5）、带传动机构的闸阀，按产品使用说明书的规定安装。6、执行标准1）、产品标准 《通用阀门 法兰连接铁制闸阀》GB/T 12232-2005 《钢制阀门 一般要求》GB/T 12224-2005 《管线用钢制平板闸阀》JB/T 5298-91 《阀门的检验与试验》JB/T 9092-1999 《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998 2）、工程标准 《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002 《通风与空调工程施工质量验收规范》GB50243-2002
| 所属分类：闸阀 |
该产品具有结构合理、使用方便、密封性能强、坚固耐用及造型美观等特点。产品广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、供排水、能源、钻探等部门。
| 型号 |
公称压力MPa |
试验压力MPa |
工作温度 |
使用介质 |
| 密封 |
强度 |
| Z45H-10 |
1.0 |
1.1 |
1.5 |
≤100-200℃ |
水、蒸汽、油 |
| Z45W-10 |
| Z45T-10 |
| Z45T-16 |
1.6 |
1.76 |
2.4 |
≤200℃ |
水、蒸汽、油 |
| Z45W-16 |
| Z45H-16C |
| Z45T-16C |
| Z45W-16C |
| 型号 |
阀体、阀盖、闸板 |
密封圈 |
阀 杆 |
填 料 |
| Z45H-10 |
灰铸铁、铸 钢 |
不锈钢
|
碳钢、不锈钢 |
浸油石棉盘根 |
| Z45W-10 |
| Z45T-10 |
| Z45T-16 |
| Z45W-16 |
| Z45H-16C |
| Z45T-16C |
| Z45W-16C |
口 径
DN（mm)
|
Z45T-10
|
Z45-16（C）
|
L
|
D
|
H
|
D0
|
L
|
D
|
H
|
D0
|
40
|
165
|
145
|
300
|
160
|
240
|
345
|
200
|
160
|
50
|
180
|
160
|
300
|
180
|
250
|
355
|
240
|
180
|
65
|
195
|
180
|
340
|
180
|
265
|
375
|
240
|
180
|
80
|
210
|
195
|
360
|
200
|
280
|
435
|
280
|
200
|
100
|
230
|
215
|
400
|
200
|
300
|
500
|
320
|
200
|
125
|
255
|
245
|
500
|
240
|
325
|
615
|
360
|
240
|
150
|
280
|
280
|
550
|
240
|
350
|
675
|
360
|
240
|
200
|
330
|
335
|
620
|
320
|
400
|
750
|
400
|
320
|
250
|
380
|
390
|
700
|
320
|
450
|
970
|
450
|
320
|
300
|
420
|
440
|
800
|
400
|
500
|
1145
|
560
|
400
|
350
|
450
|
500
|
950
|
400
|
550
|
-
|
-
|
400
|
400
|
480
|
565
|
1050
|
500
|
600
|
-
|
-
|
500
|
450
|
510
|
615
|
1175
|
500
|
650
|
-
|
-
|
500
|
500
|
540
|
670
|
1410
|
720
|
700
|
-
|
-
|
720
|
600
|
600
|
780
|
1550
|
720
|
750
|
-
|
-
|
720
|
700
|
660
|
895
|
1800
|
800
|
-
|
-
|
-
|
800
|
800
|
720
|
1010
|
2170
|
-
|
-
|
-
|
-
|
-
|
900
|
780
|
1110
|
2300
|
-
|
-
|
-
|
-
|
-
|
1000
|
840
|
1220
|
2600
|
-
|
-
|
-
|
-
|
-
|
1200
|
960
|
1450
|
-
|
-
|
-
|
-
|
-
|
|
