一、产品概述

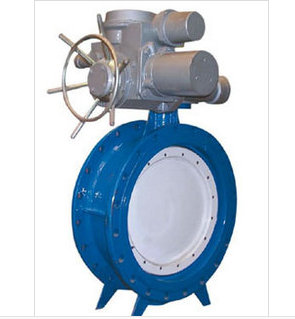

| 我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。 |
二、特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
三、主要结束参数
公称通经DN（mm)
|
50～2000
|
50～1600
|
公称药理PN（MPa)
|
0.6
|
1.0
|
1.6
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
适用温度
|
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
泄漏率
|
符合GB/T13927-92标准
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
四、主要零部件材料
零件名称
|
材料
|
阀体
|
WCB、QT450-10、HT200、HT250
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
阀轴
|
2Cr13
|
密封圈
|
丁腈耐油橡胶
|
填料
|
柔性石墨
|
五、执行标准
制造标准
|
GB/T122387-89
|
法兰标准
|
GB9113-2000、GB17241.6-1998
|
结构长度标准
|
GB12221-89
|
检验标准
|
GB/T13927-92
|
