产品介绍：

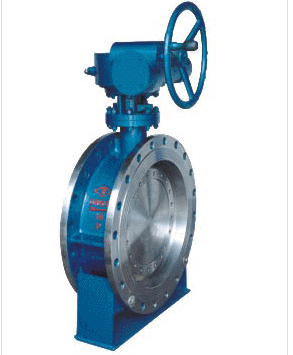

多层次三偏心硬密封蝶阀采用三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
应用范围：
治金、电力、石油化工、以及给排水和市政建设等工业管道
结构特点：
1、硬密封蝶阀采用三偏心硬密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、根据用户需求，阀门供应网的硬密封蝶阀可以设计成具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
型号
|
D343H-16
|
D343H-16P
|
D343H-16R
|
工作压力（MPa）
|
1.6
|
适用温度（℃）
|
≤425
|
≤200
|
适用介质
|
水、油或非腐蚀性介质
|
硝酸类介质
|
醋酸类介质
|
材料
|
阀体、蝶板
|
WCB
|
CF8/304
|
CF3M/316L
|
阀杆
|
2Cr13
|
304
|
316L
|
阀体密封面
|
堆焊 507
|
－
|
－
|
蝶板密封面
|
304＋柔性石墨
|
304＋PTFE
|
304＋PTFE
|
填料
|
柔性石墨
|
PTFE
|
PTFE
|
