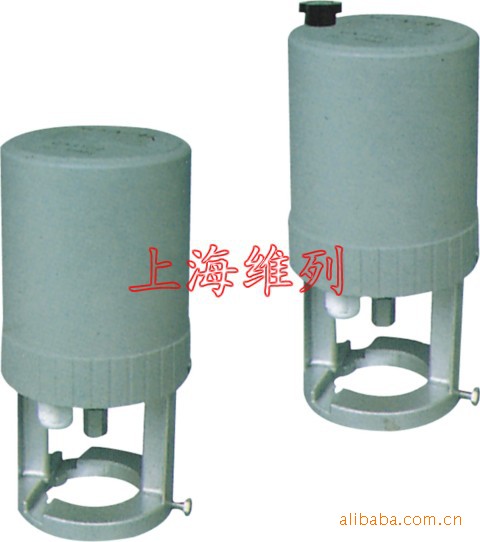

VA–3000系列驱动器是一种电子机械产品，可与VB–3000系列阀门配用。
VA–3000系列共有三种基本型号：
1.VA–3100，可逆转的电机运作，提供递增式控制。
2.VA–3200，能接受0~10V或4~20mA直流控制讯号的输入，提供比例式控制。同时具有0~10V或4~20mA的直流电压反馈信号，用于反映执行器的相对位置。
产品技术参数
|
型号
|
VA-3100
|
|
VA-3200
|
|
电机种类（所有型号）
|
双向同步电机，附有磁性离合器
|
|
电机参数
|
24VAC±10%,50/60Hz,5.5VA
230VAC±10%,50/60Hz,5.5VA
|
24VAC±10%,50/60,5.5VA
|
|
动作／控制
|
可逆式，递增控制
|
比例控制正转或逆转
|
|
电子线路
|
－
|
电源：24vac或220vac±10%,50/60Hz
|
电源：24V AC±10%,50/60Hz
控制信号范围：0～10V DC
或4～20mA DC
|
|
电子线路功率
|
－
|
2VA
|
|
正常情况下的效力
|
100牛顿（*1500牛顿）
|
|
所用材料
（所有型号）
|
齿轮：不锈钢，POM塑料（*黄铜）
|
|
减速器下板：镀锌钢板
|
|
支架：压铸铝合金
|
|
外壳：阻燃ABS工程塑料(UL94V-0)
|
|
运行时间
|
当频率为50Hz,每毫米需4.6秒（*当频率为50Hz,每毫米需7.77秒）
当频率为60Hz,每毫米需3.8秒（*当频率为60Hz,每毫米需6.45秒）
|
|
室温限制（所有型号）
|
运作：2～55℃
|
|
储存：-20～65℃
|
|
最大相对湿度
|
<90%不结露
|
|
连接电线
|
0.5～1mm2
|
|
出厂设置
|
驱动器连接杆上行
至阀的全关位置
|
行程设置：22mm 输入讯号:0～10V DC 工作状态： DA
故障保护：UP 驱动器连接杆上行至阀的全关位置
|
|
净重
|
1.1KG
|
1.15KG
|
|
附件
|
锁紧螺母，刻度标尺，刻度指示器，（选配附件：手轮-M)
|
安装
1.将驱动器支架套在铜阀连接器上，旋紧驱动器固定螺丝。(见图二)
2.把锁紧螺母旋入阀杆后提起阀杆，并将刻度指示器套入阀杆，接着转动驱动器连接杆使其旋入阀杆中，直至将阀杆旋紧。最后用扳手将锁紧螺母锁紧、逼紧指示器导板(见图二,驱动器连接杆出厂时已调定于阀的全关位置，如无特殊情况无须作调整。)
3.安装时，应优先考虑直立安装，且应留下足够的空间以作维修阀时卸去驱动器之用。(见图三)
4.按接线图接好电源。(见图四)
5.通电使铜阀关闭，将刻度标尺关闭刻
线与刻度指示器对准，并将其可靠地贴于驱动器支架上。(见图二)
6.通电检查：VA–3100(VA-3200) 驱动器上行下行均能可靠开关阀； VA–3101(VA-3201)与VA–3102(VA-3202)驱动器先要按阀的行程设置好驱动器的行程跳线(J5)。接着给一个全开信号，如0~10V模式为10V，驱动器会下行至电路板中的红色指示灯熄灭为止。如出现驱动器的齿轮已停转，但指示灯仍亮，这表明驱动器的设定行程略大于铜阀的实际行程。需逆时针微调行程电位器PT1（STROKE），直至指示灯熄灭为止，此时阀完全开启。再给0V的全关信号，驱动器会上行至指示灯熄，即阀全关驱动器处于出厂时调定的位置。如指示灯仍亮，需轻微减少驱动器连接杆与阀杆的螺纹旋入深度，直至指示灯熄灭。最后，试运行一个工作周期，保证全开、全关时指示灯能熄灭。
外形尺寸
注意
1.驱动器必须予以保护，防止漏水而损坏内部机件和电机。
2.驱动器不可被隔热材料所覆盖。
警告
1.当修理驱动器时，必须把电源关闭，以防损坏机件或造成漏电引至伤亡。
2.当接上电源时，切勿试图连接或拆卸
设置图
特点：
1.低交流电压的同步可逆转电机。
2.磁性离合器。
3.动作利用齿轮传送，输出齿轮螺杆组采用绕中心轴旋转的平面滚动轴承支承，阀轴则采用中央螺套连接以及定位标尺。
4.阀动位置指示器。
5.阻燃ABS工程塑料外罩。
6.现场安装方便。
7.0~10V或4~20mA直流控制。
8.工作作态（DA或RA）可经跳线选择运行方式。
9.提供≤23mm的行程。可通过跳线选择合适的行程。
10.具有超时保护功能和无控制信号的故障保护功能。
11.具有0~10V的直流电压反馈信号。
运作：
驱动器是由一双向同步电机驱动，并带磁性离合器。电机通过电机转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭力。故此当电机没有电流通过时能稳定地停顿在任何一点。
驱动器的递增式或比例式控制器所发的讯号能使电机顺时针或逆时针转动。
VA–3200驱动器出厂时正常设定于22mm行程、0~10V模式、DA工作状态、UP方向的故障保护。如供应时厂方已装置在阀体上，那便会按阀的行程大小作配合。由于驱动器中0~10V或4~20mA直流控制信号有较大差别，所以如需采用4~20mA模式,需在订货时说明，由厂方调整好电路参数。另外可通过DA、RA选择工作状态，两者的运行方式相反。无控制信号时可通过DOWN/UP跳线来选择无控制信号故障时的运行方向。
