产品概述

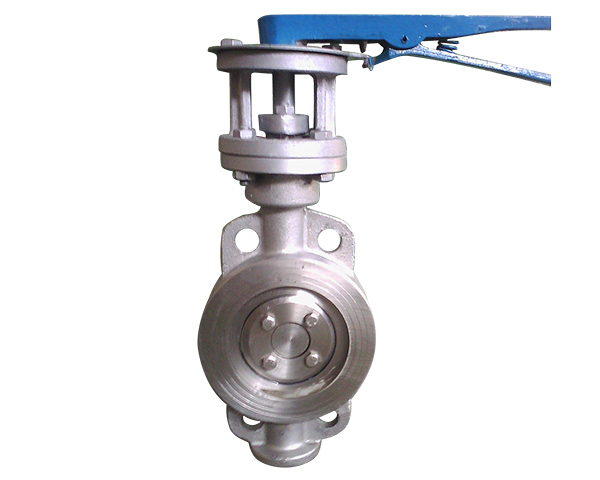

D73H手动对夹硬密封蝶阀符合国家标准JB/T8527—97（金属硬密封蝶阀）、FB/T13927—92（通用阀门压力试验）标准及阀门其它相关标准的规定，结合国内外先进技术，采用三维偏心原理设计，密封圈采用硬软密封兼具的多层次结构，适用于介质温度≤650度的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体，密封性能可靠，是通用蝶阀向中压高压领域的延伸和发展。
用途及特点
D73H手动对夹硬密封蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体最佳装置。
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
主要技术参数
公称通径DN（mm)
|
50～2000
|
公称压力PN（Mpa)
|
0.6
|
1.0
|
1.6
|
2.5
|
密封试验(Mpa)
|
0.66
|
1.1
|
1.76
|
2.75
|
强度试验(Mpa)
|
0.9
|
1.5
|
2.4
|
3.75
|
适用温度
|
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
泄漏率
|
符合GB/T13927-92标准
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
主要零部件材料
零件名称
|
零件材料
|
阀体
|
碳钢、不锈钢、铬钢、合金钢
|
蝶板
|
碳钢、不锈钢、铬钢、合金钢
|
密封圈
|
316不锈钢+柔性石墨、聚四氟乙烯
|
阀杆
|
45#、2Cr13、不锈钢、铬钼钢
|
填料
|
柔性石墨、聚四氟乙烯
|
备注 ：铸钢：WCB，合金钢：WC6、WC9,铬钼钢，不锈钢：CF8、CF8M、CF3、CF3M
|
主要外形及连接尺寸
公称通经(DN)
|
主要尺寸
|
法兰尺寸和螺栓规格
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
L
|
L2
|
H
|
H1
|
D
|
Z-D
|
A
|
D1
|
Z-D
|
A
|
D
|
Z-D
|
A
|
50
|
43
|
265
|
350
|
112
|
125
|
4-18
|
90℃
|
125
|
4-18
|
90℃
|
125
|
4-18
|
90℃
|
65
|
46
|
265
|
370
|
115
|
145
|
4-18
|
90℃
|
145
|
4-18
|
90℃
|
145
|
4-18
|
90℃
|
80
|
49
|
320
|
380
|
120
|
160
|
8-18
|
45℃
|
160
|
8-18
|
45℃
|
160
|
8-18
|
45℃
|
100
|
56
|
320
|
420
|
138
|
180
|
8-18
|
45℃
|
180
|
8-18
|
45℃
|
190
|
8-22
|
45℃
|
125
|
64
|
340
|
460
|
164
|
210
|
8-18
|
45℃
|
210
|
8-18
|
45℃
|
220
|
8-26
|
45℃
|
150
|
70
|
390
|
555
|
175
|
240
|
8-22
|
45℃
|
240
|
8-22
|
45℃
|
250
|
8-26
|
45℃
|
蝶阀 产品选型
阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
尽量详细提供蝶阀相应的技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
