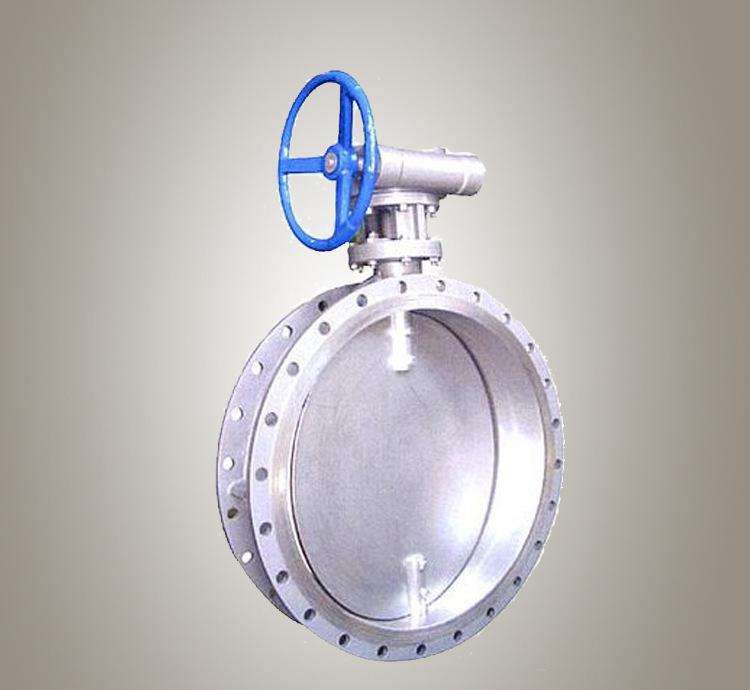

通风蝶阀介绍：
浙江冠霖阀门有限公司生产的通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
通风蝶阀应用范围：
通风蝶阀适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。
通风蝶阀结构特点：
1、通风蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。
2、蝶阀操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响
通风蝶阀标准规范：
设计制造标准：GB/T 12238-1989；JB/T8692-1998
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9115.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要技术参数
公称通径
|
DN(mm)
|
50～2000
|
公称压力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
试验压力 Ps(MPa)
|
强度试验
|
0.075
|
0.375
|
0.9
|
密封试验
|
≤1.5％泄漏量
|
适用介质
|
煤气、含尘气体、烟道气等
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动
|
零件材料与工况：
零件名称
|
材料
|
阀体
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
蝶板
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
密封圈
|
与阀体相同
|
阀杆
|
碳钢、 2Crl3、不锈钢、铬镍钼钛钢
|
填料
|
柔性石墨
|
密封材料选用和适用温度
材料品种
|
碳素钢
|
低温碳钢
|
合金钢
|
奥氏体不锈钢
|
铬钼钢
|
代号
|
WCB
|
LCB
|
WC6或WC9
|
C5或C12
|
铬 Cr-18型、304、31 6
|
12CrMoV
|
耐最高温度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
耐最低温度
|
-29℃
|
-46℃
|
-29℃
|
-29℃
|
-196℃
|
-40℃
|
适用工作温度
|
≤ 25℃
|
≤345℃
|
≤595℃
|
≤ 650℃
|
≤600℃
|
≤560℃
|
D41/341/641/941W-0.5/2.5/6 C．P．R．V系列连接尺
公称通径
|
结构长度
(标准值)
|
外形尺寸
(参考值)
|
连接尺寸 (标准值)
|
参考重量
(kg)
|
0.05MPa、0.25MPa
|
O．6MPa
|
mm
|
inch
|
L
|
H
|
H1
|
D
|
D1
|
D2
|
Z-d
|
D
|
D1
|
D2
|
Z-d
|
100
|
4
|
120
|
105
|
219
|
210
|
170
|
144
|
4-18
|
210
|
170
|
144
|
4-18
|
20
|
125
|
5
|
120
|
120
|
234
|
240
|
200
|
174
|
8-18
|
240
|
200
|
174
|
8-18
|
25
|
150
|
6
|
120
|
132
|
247
|
265
|
225
|
199
|
8-18
|
265
|
225
|
199
|
8-18
|
29
|
200
|
8
|
140
|
160
|
403
|
320
|
280
|
254
|
8-18
|
320
|
280
|
254
|
8-18
|
47
|
250
|
10
|
140
|
187
|
433
|
375
|
335
|
309
|
12-18
|
375
|
335
|
309
|
12-18
|
67
|
300
|
12
|
170
|
220
|
465
|
440
|
395
|
363
|
12-22
|
440
|
395
|
363
|
12-22
|
78
|
350
|
14
|
170
|
245
|
539
|
490
|
445
|
413
|
12-22
|
490
|
445
|
413
|
12-22
|
96
|
400
|
16
|
190
|
270
|
543
|
540
|
495
|
463
|
16-22
|
540
|
495
|
463
|
16-22
|
130
|
450
|
18
|
190
|
297
|
571
|
595
|
550
|
518
|
16-22
|
595
|
550
|
518
|
16-22
|
142
|
500
|
20
|
190
|
322
|
644
|
645
|
600
|
568
|
20-22
|
645
|
600
|
568
|
20-22
|
191
|
600
|
24
|
210
|
377
|
701
|
755
|
705
|
667
|
20-26
|
755
|
705
|
667
|
20-26
|
230
|
700
|
28
|
210
|
430
|
753
|
860
|
810
|
772
|
24-26
|
860
|
810
|
772
|
24-26
|
250
|
800
|
32
|
210
|
487
|
807
|
975
|
920
|
878
|
24-30
|
975
|
920
|
878
|
24-30
|
320
|
900
|
36
|
250
|
537
|
973
|
1075
|
1020
|
978
|
24-30
|
1075
|
1020
|
978
|
24-30
|
410
|
1000
|
40
|
250
|
587
|
1023
|
1175
|
1120
|
1078
|
28-30
|
1175
|
1120
|
1078
|
28-30
|
510
|
1200
|
48
|
250
|
687
|
1153
|
1375
|
1320
|
1280
|
32-30
|
1405
|
1340
|
1295
|
32-33
|
720
|
1400
|
56
|
300
|
760
|
1810
|
1575
|
1520
|
1480
|
36-30
|
1630
|
1560
|
1510
|
36-36
|
1270
|
1600
|
64
|
300
|
895
|
1815
|
1790
|
1730
|
1690
|
40-30
|
1830
|
1760
|
1710
|
40-36
|
1730
|
1800
|
72
|
300
|
995
|
1920
|
1990
|
1930
|
1890
|
44-30
|
2045
|
1970
|
1918
|
44-39
|
2750
|
2000
|
80
|
300
|
1095
|
2025
|
2190
|
2130
|
2090
|
48-30
|
2265
|
2180
|
2125
|
48-42
|
3050
|
蝶阀 产品选型
阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
尽量详细提供蝶阀相应的技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
