一、产品概述：

    第五代IH系列化工流程泵（不锈钢离心化工泵）是取代老型IH型化工流程泵的更新换代产品。该系列产品性能参数和安装尺寸与老型IH型泵相同，产品执行GB5662-85《轴向吸入离心泵标记、性能和寸》标准。
第五代IH型泵吸收了XA型泵悬架的外观设计并在泵体上设计了加强筋，是该泵型外型美观、运行安全、可靠、使用寿命长。
第五代IH型泵悬架部件：四种悬架覆盖全系列，且悬架跨产品系列通用。保证了交货的快捷和少的库存。
第五代IH型泵轴封形式:根据用户需要可分别选用填料密封、单端面非平面衡机封、双端面非平衡型机封、双端面平衡机封等。密封安全、可靠、使用寿命长。
连轴器为三节可卸连轴器，有的用户要求直联式，可作特殊处理，单独设计焊接底座。一般情况下安装尺寸与老型IH相同。

     机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。

    泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

    IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

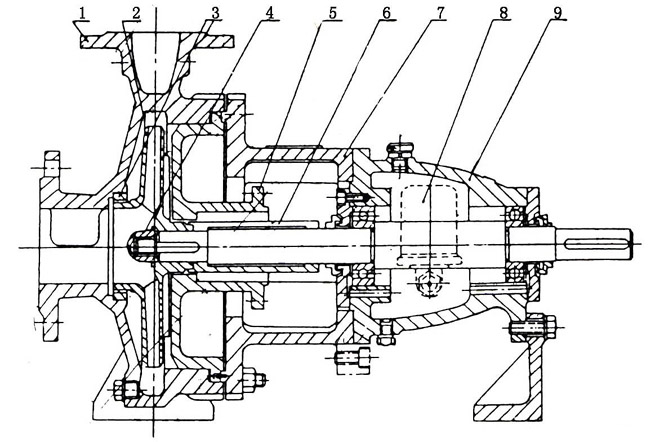

二、结构说明：

 1 泵体 2 叶轮 3 密封环 4 叶轮螺母 5 泵盖 6 密封部件 7 中间支架 8 轴 9 悬架部件

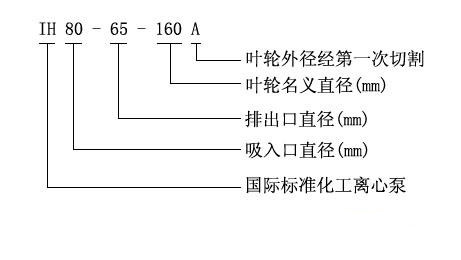

三、型号意义：

四、性能参数：

型号	流量 mз/h	扬程 m	转速 r/min	电机功率 KW	口径 mm
					吸入	排出
50-32-125	12.5	20	2900	2.2	50	32
	6.3	5	1450	0.55	50	32
50-32-160	12.5	32	2900	3	50	32
	6.3	8	1450	0.55	50	32
50-32-200	12.5	50	2900	0.5	50	32
	6.3	12.5	1450	0.75	50	32
50-32-250	12.5	80	2900	11	50	32
	6.3	20	1450	1.5	50	32
65-50-125	25	20	2900	3	65	50
	12.5	5	1450	0.55	65	50
65-50-160	25	32	2900	5.5	65	50
	12.5	8	1450	0.75	65	50
65-40-200	25	50	2900	7.5	65	40
	12.5	12.5	1450	1.1	65	40
65-40-250	25	80	2900	15	65	40
	12.5	20	1450	2.2	65	40
65-40-315	25	125	2900	30	65	40
	12.5	32	1450	4	65	40
80-65-125	50	20	2900	5.5	80	65
	25	5	1450	0.75	80	65
80-65-160	50	32	2900	7.5	80	65
	25	8	1450	1.5	80	65
80-50-200	50	50	2900	15	80	50
	25	12.5	1450	2.2	80	50
80-50-250	50	80	2900	22	80	50
	25	20	1450	3	80	50
80-50-315	50	125	2900	37	80	50
	25	32	1450	5.5	80	50
100-80-125	100	20	2900	11	100	80
	50	5	1450	1.5	100	80
100-80-160	100	32	2900	15	100	80
	50	8	1450	2.2	100	80
100-65-200	100	50	2900	22	100	65
	50	12.5	1450	4	100	65
100-65-250	100	80	2900	37	100	65
	50	20	1450	5.5	100	65
100-65-315	100	125	2900	75	100	65
	50	32	1450	11	100	65
125-100-200	200	50	2900	45	125	100
	100	12.5	1450	7.5	125	100
125-100-250	200	80	2900	75	125	100
	100	20	1450	11	125	100
125-100-315	200	125	2900	110	125	100
	100	32	1450	15	125	100
125-100-400	100	50	1450	30	125	100
150-125-250	200	20	1450	18.5	150	125
150-125-315	200	32	1450	30	150	125
150-125-400	200	50	1450	45	150	125
200-150-250	400	20	1450	37	200	150
200-150-315	400	32	1450	55	200	150
200-150-400	400	50	1450	90	200	150
