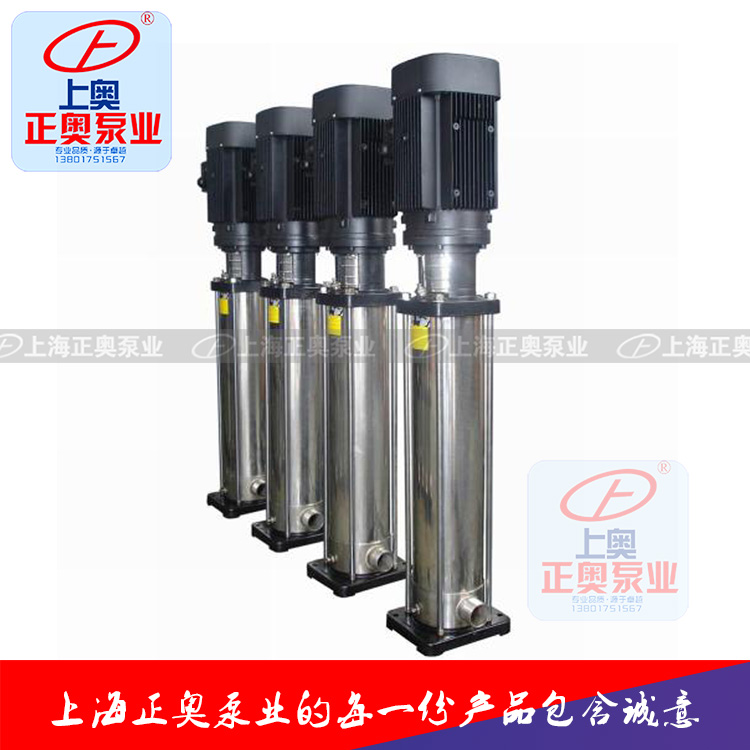

轻型多级泵概述

      QDL轻型多级离心泵主要零部件如叶轮、导流器、泵轴、外圆筒用不锈钢制造，QDL（N）系列所有过流部件均为不锈钢制造，具有良好的耐腐蚀性能，采用硬质合金轴承及机械密封，刚性联轴器传动，具有体积小、重量轻、抗腐蚀、振动小、噪音低、占地面积小、使用寿命长，外形美观等特点，特别是高效、节能等优点。

轻型多级泵工作条件

冷热清洁的，非易燃易爆并不含有固体颗粒或纤维的液体；

液体温度：-15℃至+120℃

环境温度：高+40℃

小入口压力：根据NPSH曲线+小安全扬程量0.5米水头。

轻型多级泵应用范围

普通型适合于液体传输，冷热清洁水、软化水的循环和增压。不锈钢型泵亦适用于微碱水、矿物质水、蒸馏水、游泳池水及其它含氯化物液体，但液体允许温度需要降低。

轻型多级泵典型应用

市政供水及增压，工业循环系统及加工系统，　锅炉给水及冷凝液系统，家庭供水，环保水处理，渗透分析系统，农业灌溉及脱水，工业厂房清洗及各种清洗工作（其它）许多专门用途

轻型多级泵型号意义

QDL2/QDLF2轻型多级泵性能参数表

型 号	配用电机 (kW)	Q m3/h	1	1.2	1.6	2	2.4	2.8	3.2	3.5
QDL2-20	0.37	H (m)	18	17	16	15	13	12	10	8
QDL2-30	0.37		27	26	24	22	20	18	15	12
QDL2-40	0.55		36	35	33	30	26	24	20	16
QDL2-50	0.55		45	43	40	37	33	30	24	20
QDL2-60	0.75		53	52	50	45	40	36	30	24
QDL2-70	0.75		63	61	57	52	47	41	35	28
QDL2-90	1.1		80	78	73	67	61	54	45	37
QDL2-110	1.1		98	95	89	82	73	64	54	44
QDL2-130	1.5		116	114	106	98	89	78	65	52
QDL2-150	1.5		134	130	123	112	10	90	73	60
QDL2-180	2.2		161	157	148	136	121	108	91	76
QDL2-220	2.2		197	192	180	165	148	130	110	90
QDL2-260	3		232	228	214	198	179	158	130	110

QDL4/QDLF4轻型多级泵性能参数表

型 号	配用电机 (kW)	Q m3/h	1.5	2.0	3.0	4.0	5.0	6.0	7.0	8.0
QDL4-20	0.37	H (m)	19	18	17	15	13	10	8	6
QDL4-30	0.55		28	27	26	24	20	18	13	10
QDL4-40	0.75		38	36	34	32	27	24	19	13
QDL4-50	1.1		47	45	43	40	34	31	23	17
QDL4-60	1.1		56	54	52	48	41	37	28	20
QDL4-80/7	1.5		66	63	61	56	48	43	33	24
QDL4-80	1.5		74	72	70	64	55	50	38	27
QDL4-100	2.2		96	90	87	81	71	62	48	34
QDL4-120	2.2		114	108	104	95	85	75	58	41
QDL4-160/14	3.0		136	126	122	112	101	89	68	48
QDL4-160	3.0		152	144	140	129	115	101	78	55
QDL4-190	4.0		183	171	168	153	137	122	93	67
QDL4-220	4.0		211	200	192	178	160	138	108	79

QDL8/QDLF8轻型多级泵性能参数表

型 号	配用电机 (kW)	Q m3/h	5	6	7	8	9	10	11	12
QDL8-20	0.75	H (m)	21	20	19	18	17	16	15	14
QDL8-30	1.1		31	30	29	28	26	24	23	20
QDL8-40	1.5		41	40	39	37	35	32	30	27
QDL8-50	2.2		52	50	48	46	44	41	37	34
QDL8-60	2.2		62	60	58	55	53	49	45	41
QDL8-80	3.0		83	80	78	74	70	65	60	54
QDL8-100	4.0		104	100	97	92	88	80	75	68
QDL8-120	4.0		125	120	116	110	105	97	90	81
QDL8-140	5.5		146	140	136	129	123	113	105	95
QDL8-160	5.5		166	160	155	147	140	130	120	108
QDL8-180	7.5		187	180	175	166	158	146	135	122
QDL8-200	7.5		208	200	194	185	175	162	150	135

QDL16/QDLF16轻型多级泵性能参数表

型 号	配用电机 (kW)	Q m3/h	8	10	12	14	16	18	20	22
QDL16-30/2	2.2	H (m)	28	27	26	25	23	21	19	17
QDL16-30	3.0		42	41	39	37	35	32	29	26
QDL16-40	4.0		56	54	52	50	47	44	38	34
QDL16-50	5.5		69	68	65	62	59	54	48	43
QDL16-60	5.5		83	81	78	75	70	64	58	52
QDL16-70	7.5		97	95	92	87	82	75	68	61
QDL16-80	7.5		111	108	105	100	94	86	77	70
QDL16-100	11		139	136	131	125	118	108	97	87
QDL16-120	11		167	163	157	150	141	129	116	105
QDL16-140	15		194	190	184	175	165	151	136	122
QDL16-160	15		222	217	210	200	189	173	155	140
