一、普通单向阀
作用:使油液只能沿一个方向流动,不许反向倒流。
结构:由阀体1、阀芯2、弹簧3等零件组成。
工作原理:
P1流入,阀芯左移,通流。—一 压力损失小
P2流入,阀芯压紧在阀座上,关闭。一一密封性好
与其他阀组成复合阀,如单向节流阀、单向顺序阀、单向减压阀等。
安装在泵的出口,一方面防止压力冲击影响泵的正常工作,另一方面防止泵不工作时油液经泵回油箱。
安装在回油路上作背压阀用。需要换成刚度较大的弹簧
二、液控单向阀
结构:由控制活塞1、顶杆2、阀芯3和弹簧等组成。
作用:液控单向阀可使油液在两个方向自由通流。
工作原理:
控制口无液压油进入, A单向通B ,普通单向阀。
控制口无液压油进入, A、B互通,通路。
液压锁
左、右位:液压缸左右运动。
中位:锁紧液压缸,使其停在任意位置。
保压。
左位:缸向上退回;
右位:补油;
中位:泵卸荷,液压缸上腔压力由液控单向阀保压。

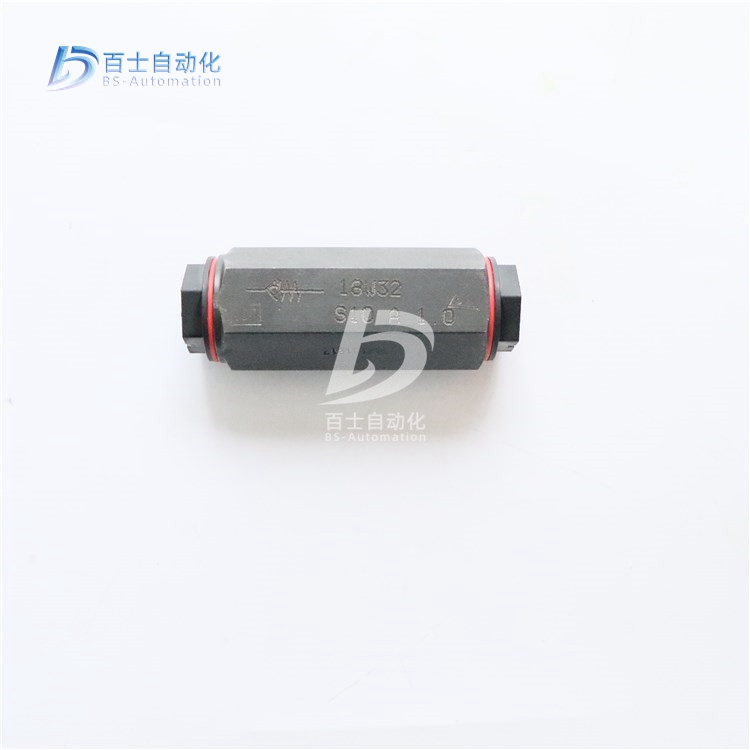

力士乐管式单向阀S10A1.0
力士乐REXROTH管式单向阀S6…S30 A..-1X/...
R900422886 S8A1.0/
R900488016 S8A1.0//12
R900351697 S8A1.0//2
R900423406 S8A1.0//3
R900420531 S10A1.0/
R900497659 S10A1.0//12
R900203377 S10A1.0//12SO68
R901426119 S10A1.0/B12
R901426117 S10A1.0/B15
R900533024 S10A1.0/B16SO98
R900990855 S10A1.0/J
R900463770 S10A1.0/J
R901383282 S10A1.0/J3
R900372704 S10A1.0/SO67
R900380829 S10A1.0/SO90
R900491612 S10A1.0/SO100
R900401302 S10A1.0/SO30
R900435989 S10A1.0//2
R900423957 S10A1.0//3
R900398992 S10A1.0//3SO68
R900497867 S10A1.0//3SO72
R900424731 S10A1.0//5
R900391096 S10A1.0//5SO68
R901426590 S10A1.0/B00
R901426122 S10A1.0/B08
R901426115 S10A1.0/B10
R900564159 S10A1.0/B10SO98
R900589072 S10A1.0/SO56
R900371721 S10A1.0/SO65
R900588799 S10A1.0/SO700
R901246106 S10A1.0/SO710
R979811277 S10A1.0/SO41-8304
R900420525 S20A1.0/
R900470782 S20A1.0//12
R901438137 S20A1.0//12/J3
R900474694 S20A1.0//2
R900429845 S20A1.0//3
R900420526 S20A1.0//5
R900217647 S20A1.0//5SO72
R901426096 S20A1.0/B15/12
R900436645 S20A1.0/J
R901404547 S20A1.0/J3
R901293886 S20A1.0/J50
R900400129 S20A1.0/SO85
R900334619 S20A1.0/SO88
R900352898 S20A1.0/SO99
R900354562 S20A1.0/SO14
R900365884 S20A1.0/SO16
R900513841 S20A1.0/SO31
R900393790 S20A1.0/SO45
R900406112 S20A1.0/SO56
R900490053 S20A1.0/SO65
R900508473 S20A1.0/SO66
R900513842 S20A1.0/SO96
R901221417 S20A1.0=
R978896463 S20A1.0/12SO72
R901454057 S10A00-1X/450J3
R901454175 S10A00-1X/450J3/12
R901454058 S10A02-1X/450J3
R901454059 S10A02-1X/450J3/12
R901424189 S10A05-1X/450J3
R901456430 S10A05-1X/450J3B00
R901454644 S10A05-1X/450J3B08
R901454645 S10A05-1X/450J3B15
R901449002 S10A05-1X/450J3/12
R901454060 S10A15-1X/450J3
R901451456 S10A15-1X/450J3/12
R901454061 S10A30-1X/450J3
R901454176 S10A30-1X/450J3/12
R901454062 S10A50-1X/450J3
R901454177 S10A50-1X/450J3/12
R901454063 S15A00-1X/450J3
R901454178 S15A00-1X/450J3/12
R901444092 S15A02-1X/450J3
R901454179 S15A02-1X/450J3/12
R901454065 S15A05-1X/450J3
R901454064 S15A05-1X/450J3B00
R901454180 S15A05-1X/450J3/12
R901454066 S15A15-1X/450J3
R901454182 S15A15-1X/450J3/12
R901454067 S15A30-1X/450J3
R901454183 S15A30-1X/450J3/12
R901454069 S15A50-1X/450J3
R901454184 S15A50-1X/450J3/12
R901454070 S20A00-1X/450J3
R901454185 S20A00-1X/450J3/12
R901444093 S20A02-1X/450J3
R901454071 S20A02-1X/450J3/12
R901424190 S20A05-1X/450J3
R901456431 S20A05-1X/450J3B00
R901451454 S20A05-1X/450J3B15/12
R901454073 S20A05-1X/450J3/12
R901454074 S20A15-1X/450J3
R901454186 S20A15-1X/450J3/12
R901451714 S20A30-1X/450J3
R901454075 S20A30-1X/450J3/12
R901454076 S20A50-1X/450J3
R901454187 S20A50-1X/450J3/12
R901454077 S25A00-1X/420J3
R901454188 S25A00-1X/420J3/12
R901454078 S25A02-1X/420J3
R901454189 S25A02-1X/420J3/12
R901454079 S25A05-1X/420J3
R901454190 S25A05-1X/420J3/12
R901454080 S25A15-1X/420J3
R901454646 S25A15-1X/420J3B10
R901454191 S25A15-1X/420J3/12
R901454081 S25A30-1X/420J3
R901454192 S25A30-1X/420J3/12
R901454083 S25A50-1X/420J3
R901454647 S25A50-1X/420J3B00
R901454193 S25A50-1X/420J3/12
R901454085 S25A80-1X/420J3
R901454086 S30A00-1X/420J3
R901454194 S30A00-1X/420J3/12
R901454088 S30A02-1X/420J3
R901454195 S30A02-1X/420J3/12
R901454090 S30A05-1X/420J3
R901456599 S30A05-1X/420J3B00
R901461534 S30A05-1X/420J3B10
R901454196 S30A05-1X/420J3/12
R901454092 S30A15-1X/420J3
R901454197 S30A15-1X/420J3/12
R901454093 S30A30-1X/420J3
R901454198 S30A30-1X/420J3/12
R901454094 S30A50-1X/420J3
R901454199 S30A50-1X/420J3/12
R901454095 S30A80-1X/420J3
R901454043 S6A00-1X/450J3
R901454045 S6A02-1X/450J3
R901454046 S6A05-1X/450J3
R901454047 S6A15-1X/450J3
R901454048 S6A30-1X/450J3
R901454049 S6A50-1X/450J3
R901454050 S8A00-1X/450J3
R901454171 S8A00-1X/450J3/12
R901454051 S8A02-1X/450J3
R901454052 S8A05-1X/450J3
R901454172 S8A05-1X/450J3/12
R901454054 S8A15-1X/450J3
R901454173 S8A15-1X/450J3/12
R901454055 S8A30-1X/450J3
R901454174 S8A30-1X/450J3/12
R901454056 S8A50-1X/450J3
力士乐REXROTH截止阀S52...S150
R900419834 S102F0-1X/
R900415099 S102F1-1X/
R900536870 S102F1-1X//12
R900461432 S102F1-1X//5
R900468632 S102F1-1X/ SO6
R900342762 S102F1-1X/V
R900403998 S102F1-1X/V/5
R900472434 S102F2-1X/
R900405525 S102F2-1X/5
R900424628 S102F3-1X/
R900372480 S102F3-1X/5
R900775128 S125F1-1X/
R900451745 S52F0-1X/
R900473775 S52F0-1X/5
R900345561 S52F0-1X/5 SO6
R900343333 S52F0-1X/ SO6
R900490803 S52F0-1X/V
R900444199 S52F1-1X/
R900081556 S52F1-1X//12
R900454189 S52F1-1X/5
R900479136 S52F1-1X/5 SO6
R900486054 S52F1-1X/J
R900451716 S52F1-1X/ SO6
R900462637 S52F1-1X/V
R900377137 S52F1-1X/V SO6
R900471511 S52F1-1X/V/5
R900448778 S52F2-1X/
R900479258 S52F2-1X/5
R900486148 S52F2-1X/J
R900427338 S52F2-1X/ SO6
R900467383 S52F2-1X/V
R900497866 S52F2-1X/V SO6
R900387129 S52F2-1X/V/5
R900445965 S52F3-1X/
R900778756 S52F3-1X//12
R900469458 S52F3-1X//5
R900490188 S52F3-1X/5 SO6
R900389647 S52F3-1X/J
R900462159 S52F3-1X/ SO6
R900403053 S52F3-1X/V
R900392302 S52F3-1X/V SO6
R900417749 S52F3-1X/V/5
R900402030 S52F5-1X/
R900412820 S52F5-1X/5
R900464840 S52F5-1X/ SO6
R900403999 S52P0-1X/
R900381450 S52P0-1X/5
R900445213 S52P1-1X/
R900461433 S52P1-1X//5
R900359403 S52P1-1X/V
R900448278 S52P2-1X/
R900491463 S52P2-1X//5
R900447769 S52P3-1X/
R900505733 S52P3-1X/V
R900359763 S52P5-1X/
R900383686 S52P5-1X//5
R900454193 S62F0-1X/
R900352912 S62F0-1X//5
R900375039 S62F0-1X/ SO6
R900444617 S62F1-1X/
R900495362 S62F1-1X/
R900759680 S62F1-1X//12
R900586956 S62F1-1X//5
R900461430 S62F1-1X/5
R900345560 S62F1-1X/5 SO6
R900462163 S62F1-1X/ SO6
R900473275 S62F1-1X/V
R900401050 S62F1-1X/V/5
R901426698 S62F1-1X=V
R900447467 S62F2-1X/
R900400731 S62F2-1X/5
R900334244 S62F2-1X/V
R900497865 S62F2-1X/V SO6
R900401049 S62F2-1X/V/5
R900448170 S62F3-1X/
R900406838 S62F3-1X//5
R900472820 S62F3-1X/ SO6
R900378994 S62F3-1X/V
R900407208 S62F3-1X/V/5
R900445214 S62P1-1X/
R900461434 S62P1-1X/5
R900211273 S62P1-1X/V
R900452805 S62P2-1X/
R900464478 S62P3-1X/
R900386740 S62P3-1X//5
R900337936 S82F0-1X/
R900411666 S82F0-1X/5
R901114168 S82F0-1X/V
R900444819 S82F1-1X/
R900766589 S82F1-1X//12
R900461431 S82F1-1X//5
R900492655 S82F1-1X/JV
R900451717 S82F1-1X/ SO6
R900408323 S82F1-1X/V
R900403997 S82F1-1X/V/5
R900455986 S82F2-1X/
R900402795 S82F2-1X/5
R900492656 S82F2-1X/JV
R900498983 S82F2-1X/ SO6
R900408324 S82F2-1X/V
R900459789 S82F3-1X/
R900400399 S82F3-1X/5
R900405609 S82F3-1X/ SO6
R901175953 S82F3-1X/V
R900494038 S82F3-1X/V/5
R900454752 S82P1-1X/
R900461435 S82P1-1X/5
R900479594 S82P1-1X/V
R900384546 S82P2-1X/
R900730560 S150F1-1X/
R901145845 S150F1-1X/V
液压执行元件
将液压能转换为机械能的装置,其作用是在压力油的推动下输出力和速度或转矩和速度,以驱动工作装置做工。例如液压缸、液压马达。
2.1液压马达
液压马达习惯上是指输出旋转运动的,将液压泵提供的液压能转变为机械能的能量转换装置。
液压马达亦称为油马达,主要应用于注塑机械、船舶、起扬机、工程机械、建筑机械、煤矿机械、矿山机械、冶金机械、船舶机械、石油化工、港口机械等。
高速马达齿轮马达具有体积小、重量轻、结构简单、工艺性好、对油液的污染不敏感、耐冲击和惯性小等优点。缺点有扭矩脉动较大、效率较低、起动扭矩较小(仅为额定扭矩的60%-一70%)和低速稳定性差等。
2.2液压缸
液压缸是将液压能转变为机械能的、做直线往复运动(或摆动运动)的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时,可免去减速装置,并且没有传动间隙,运动平稳,因此在各种机械的液压系统中得到广泛应用。液压缸输出力和活塞有效面积及其两边的压差成正比;液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓神装置与排气装置组成。缓神装置与排气装置视具体应用场合而定,其他装置则必不可少。
3.3液压控制调节元件
用来控制液压传动系统中油液的流动方向、压力和流量,以保证液压执行元件和工作装置完成指定工作。
液压传动中用来控制液体压力、流量和方向的元件。其中控制压力的称为压力控制阀,控制流量的称为流量控制阀,控制通、断和流向的称为方向控制阀。
3.4液压辅助元件
保证液压传动系统正常工作。例如油箱、油管、滤油器。
液压辅件是系统的一一个重要组成部分,其合理设计和选用在很大程度上影响液压系统的效率、噪声、温升、工作可靠性等技术性能。主要包括:
3.4.1过滤器
过滤器的作用:滤去油中杂质,维护油液清洁,防止油液污染,保证系统正常工作。
3.4.2蓄能器
蓄能器的作用:
蓄能器是液压系统中储存和释放压力能的装置。
1.作辅助动力源或紧急动力源在工作循环不同阶段需要的流量变化很大时,常采用蓄能器和一个流量较小的泵组成油源。另外当驱动泵的原动机发生故障时,蓄能器可作紧急动力源。
2.保压和补充泄漏需要较长时间保压而泵卸载时,可利用蓄能器释放储存的压力油,补充系统泄漏,保持系统压力。
3.吸收冲击和消除压力脉动在压力冲击处和泵的出口安装蓄能器可吸收压力冲击峰值和压力脉动,提高系统工作的平稳性。
3.4.3油箱
油箱是液压系统中储存液压油用。
油箱的功用:
储存系统所需的足够油液;;
散发油液中的热量;
逸出溶解在油液中的空气; :
沉淀油液中的污物;
对中小型液压系统,泵装置及一些液压元件还安装在油箱顶板上。
3.4.4热交换器
系统能量损失转换为热量以后,会使油液温度升高。若长时间油温过高,油液粘度下降,泄漏增加,密封老化,油液氧化,严重影响系统正常工作。为保证正常工作温度在20~65C,需要在系统中安装冷却器。相反,油温过低,油液粘度过大,设备启动困难,压力损失加大并引起过大的振动。此种情况下系统应安装加热器,将油液温度升高到适合的温度。
3.4.5管件
管件是用来连接液压元件、输送液压油液的连接件。它应保证有足够的强度,没有泄漏,密封性能好,压力损失小,拆装方便。
3.4.6密封装置
密封装置用来防止系统油液的内外泄漏,以及外界灰尘和异物的侵入,保证系统建立必要压力。
3.5液压工作介质
工作介质指传动液体,通常被称为液压油。
3.5.1液压油
液压油引就是利用液体压力能的液压系统使用的液压介质,在液压系统中起着能量传递、系统润滑、防腐、防锈、冷却等作用。对于液压油来说,首先应满足液压装置在工作温度下与启动温度下对液体粘度的要求,由于油的粘度变化直接与液压动作、传递效率和传递精度有关,还要求油的粘温性能和剪切安定性应满足不同用途所提出的各种需求。
3.5.2液压油的要求
质量要求:
1.合适的粘 度和良好的粘温性能,以保证液压元件在工作压力和工作温度发生变化的条件下得到良好润滑、冷却和密封。
2.良好的极压抗磨性, 以保证油泵、液压马达、控制阀和油缸中的摩擦副在高压、高速苛刻条件下得到正常的润滑,减少磨损。
3.优良的抗氧化安定性、水解安定性和热稳定性,以抵抗空气、水分和高温、高压等因素的影响或作用,使其不易老化变质,延长使用寿命。
4.良好的抗泡性 和空气释放值,以保证在运转中受到机械剧烈搅拌的条件下产生的泡沫能迅速消失:并能将混入油中的空气在较短时间内释放出来,以实现准确、灵敏、平稳地传递静压。
5.良好的抗乳化性, 能与混入油中的水分迅速分离,以免形成乳化液,引起液压系统的金属材质锈蚀和降低使用性能。
6.良好的防锈性,以防止金属表面锈蚀。
力士乐REXROTH液压元件应用行业:注塑机、吹塑机、橡胶和发泡机、陶瓷压机、同步折弯机(折板机),、剪板机(剪床)、冲切/步冲、金属压力机、弯曲/锯床、机床、食品机械、皮革/鞋机、木材/造纸机械、钢铁业/铸造、压铸机/挤压机、电厂、生态能源(风能-水力-太阳能)设备、油和天然气工业设备、混凝土泵、路机、钻井/开采设备、起重机、升降机/叉车、推土机、道路,隧道,水坝工程设备、压缩机、街道维修设备、模拟器/娱乐设备、卡车、铁路工程设备、航空工业设备、船舶/航海工业设备、打谷机/喷洒机、拖拉机/收割机。
