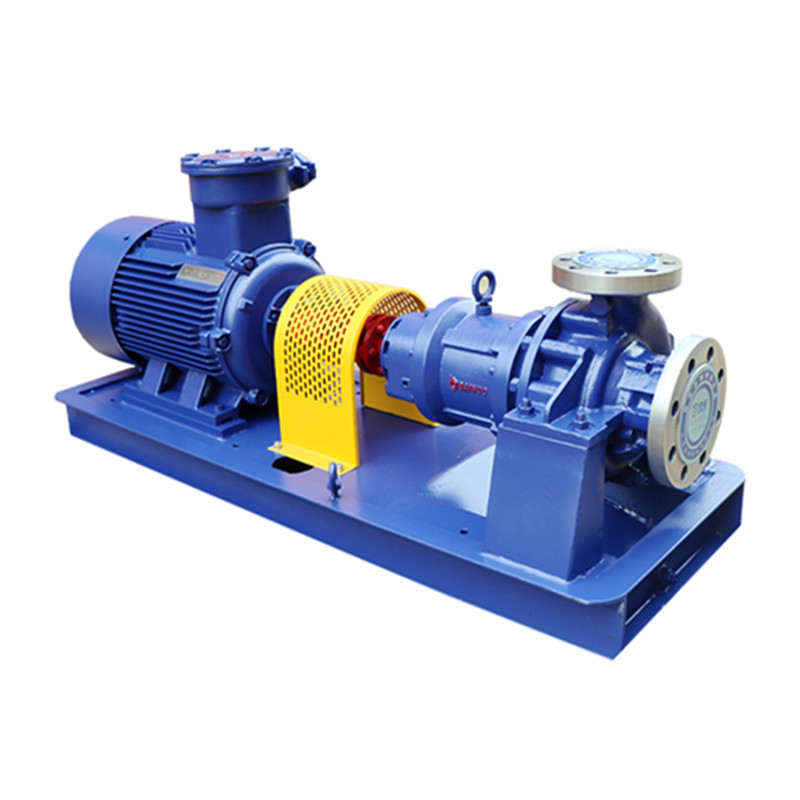

NV系列磁力驱动泵因其优良的性能表现，受到市场及大公司的青睐，目前佰诺磁力泵已经能满足绝大多数应用场合。凭着近30年的专业生产经验，佰诺公司可以对用户提出的特殊要求作出全面反应，为您提供较佳解决途径。

NV系列磁力驱动泵采用优良材料，结合新型的设计和高技术的生产工艺，其产品是专门为石化、化工、医药等工业中处理有毒性、腐蚀性、易燃易爆液体的泵送场合而设计，它们能明显提高生产设施的工作效率和安全性，降低维护成本，并能减少污染，造福环境和人类。

NV系列磁力驱动泵主要涉及石油工业、重化学工业、染料、医药工业及其他有腐蚀性、毒性场合，是输送易燃、易爆、易挥发、有毒、稀有贵重和各种腐蚀性介质的理想设备，适应石油、化工等行业以节能、降低污染为中心的设备更新换代，是创建无泄漏、无污染文明车间、文明工厂的理想用泵。

环境空气温度随季节变化而变化，但不超过50℃。若是在有腐蚀性等特殊环境中工作时，在订货时应提出。

NV系列磁力驱动泵适用于输送吐出压力不大于4MPa、温度不超过220℃、粘度在0.3mPas～5000mPas之间不含纤维的介质。

流量Q：至600m3/h；

扬程H：至200m；

工作压力P：≤4MPa

电机功率P：≤315kw

温度T：≤220℃

性能参数表

泵型	叶轮型式	流量m3/h	扬程m	转速r/min	电机功率KW	流量m3/h	扬程m	转速r/min	电机功率KW
NVE25-200	原型	11.5	54	2950	7.5	5.8	12	1450	1.1
	A	10.5	47		5.5	5.4	11		1.1
	B	9.3	38		4	4.6	8.5		0.75
	C	8	29		3	4	6.5		0.75
	D	6.4	18		1.5
NVE25-250	原型	16	72	2950	18.5	8	17.5	1450	3
	A	15.5	62		15
	B	14.8	44		15
	C	14	24		11
NVE25-315	原型	20	130	2950	37	10	33	1450	5.5
	A	18.5	117		37
	B	16.7	100		30
	C	15.5	89		22
	D	14.5	78		22
	E	13	65		15
NVE40-160	原型	28	33	2950	7.5	14	8	1450	1.1
	A	26	29		5.5	13	7		1.1
	B	22	22		4	11	5.5		0.75
	C	19	17		3	9.5	4.5		0.75
NVE40-200	原型	34	52	2950	15	14.5	13	1450	2.2
	A	34	46.5		11	13	11.5		1.5
	B	26.5	37		7.5	11.5	9		1.1
	C	22	28.5		5.5	9.5	7		1.1
NVE40-250	原型	36	78	2950	22	16	19.5	1450	3
	A	34	73		22	15	18		3
	B	28.5	57		15	12.5	14		2.2
	C	23	42		11	10.5	11		1.5
NVE40-315	原型	42	125	2950	45	21	29	1450	5.5
	A	38.5	112		37	20	26.5		5.5
	B	34	86		30	17.5	20		4
	C	29.5	62		22	15	15		3
NVE40-400	原型	42.5	157	2950	75	20.5	39	1450	11
	A	40	128		55
	B	39	112		45
	C	36.5	81		37
NVE50-160	原型	50	34	2950	11	25	8.4	1450	1.5
	A	45	29.5		7.5	22.5	7		1.5
	B	37	22.5		5.5	19	5.5		1.1
	C	31.5	17		4	16.5	4		3
NVE50-200	原型	62	52.5	2950	18.5	31	13	1450	3
	A	56	46.5		15	28.5	11.5		2.2
	B	47.5	36.5		11	25	9		2.2
	C	41	29		11	22	7		1.5
NVE50-250	原型	70	83	2950	37	35	20	1450	5.5
	A	67	75		37	33	18.5		4
	B	60	61		30	30	15		3
	C	52	44		18.5	26	11		2.2
NVE50-315	原型	88	115	2950	75	44	28	1450	11
	A	80	100		55	40	24		7.5
	B	70	78		45	35	19		5.5
	C	60	56		30	30	14		4
NVE50-400	原型	82	194	2950	132
	A	78	175		132
	B	70	140		110
	C	60	102		90
NVE80-160	原型	101	34	2950	18.5	47	8	1450	3
	A	91	28.5		15	42	7		2.2
	B	80	23		11	38	5.5		1.5
	C	71	17		7.5	34	4		1.5
NVE80-200	原型	103	54	2950	37	51	13.5	1450	4
	A	95	48		30	47	12		4
	B	84	38		22	41	9.5		3
	C	70	30		15	36	7.5		2.2
NVE80-250	原型	120	82.5	2950	55	64	20	1450	7.5
	A	110	74		55	60	19		7.5
	B	105	57		37	52	14.5		5.5
	C	95	40		30	46	11		4
NVE80-315	原型	134	122	2950	90	70	33	1450	15
	A	127	114		90	66	30		15
	B	112	113		75	56	24		11
	C	95.5	65		45	45	18		7.5
NVE80-400	原型	171	187	2950	200	85	46	1450	30
	A	159	170		160	80	42		30
	B	136	130		132	65	33		22
	C	110	95		90	53	25		18.5
NVE100-160	原型	162	29	2950	22	81	7.2	1450	3
	A	148	25		18.5	73	6		3
	B	123	18.6		15	63	4.3		2.2
	C	105	13		7.5	55	3		1.5
NVE100-200	原型	175	50	2950	45	95	12.5	1450	7.5
	A	168	43.6		37	90	10.5		5.5
	B	152	33.5		30	80	8.5		4
	C	138	24		22	70	6		3
NVE100-250	原型	230	80	2950	90	115	20	1450	15
	A	219	74		75	110	18		11
	B	199	58		55	100	14		7.5
	C	165	46		37	90	10		5.5
NVE100-315	原型	250	126	2950	160	125	31	1450	30
	A	240	120		160	119	29		30
	B	203	97		132	104	24		22
	C	170	71		90	83	17.5		18.5
NVE100-400	原型	300	194	2950	250	150	48	1450	45
	A	290	180		220	145	44		37
	B	260	145		200	130	36		30
	C	224	106		160	115	26		30
NVE150-200	原型	310	46	2950	75	160	11	1450	11
	A	290	39		55	152	9.5		7.5
	B	261	32		45	140	7		5.5
	C	230	21		30	123	5		5.5
NVE150-250	原型	390	74	2950	132	195	18.5	1450	30
	A	355	62		132	180	16		22
	B	325	46		110	160	11.5		22
NVE150-315	原型	442	125	2950	250	220	32.5	1450	37
	A	430	120		220	210	30		37
	B	372	94		200	180	24		30
	C	310	68		132	150	17		22
NVE150-400	原型					260	51	1450	75
	A					250	48		55
	B					225	38		45
	C					200	28		37
NVE200-250	原型	610	72	2950	200	305	17.5	1450	30
	A	580	65		200	290	16		30
	B	520	47		132	260	12		22
	C	470	32		110	240	8		18.5
NVE200-315	原型					350	30	1450	45
	A					340	29		45
	B					300	22		37
	C					250	15		30
NVE200-400	原型					426	50	1450	90
	A					410	47		90
	B					370	36.5		75
	C					332	27		45
NVE250-400	原型					660	49	1450	132
	A					630	46		132
	B					565	36		90
	C					500	24		55

注：以上泵型电机功率按介质比重r=1.00给定
