 供应信息-G41F46-16P不锈钢衬氟隔膜阀

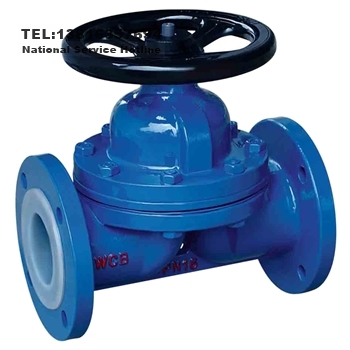

G41F46-16P不锈钢衬氟隔膜阀

G41F46-16P不锈钢衬氟隔膜阀
价格说明: 800元/台
在线询盘

最小起订: 1台 联系电话: 15158748774
所在地区: 浙江 温州市 发布时间: 2024年3月7日
供货能力: 221500台 有效时间: 2025年3月7日


G41F46-16P不锈钢衬氟隔膜阀

一、G41F46衬氟隔膜阀产品概述

G41F46衬氟隔膜阀是一种阀体阀盖、阀杆及阀瓣等与流体接触的零部件表面采用模压成型加工方法都均匀衬一层氟塑料用来隔断腐蚀性流体与金属的碰触,隔膜由阀杆带动,沿阀杆轴线作升降运动,并将动作机构与介质隔开的阀门。其采用柔软的橡胶与氟塑料隔膜作为控制流体通断或调节流量的元件它结构简单、密封性好、流道平滑、流阻系数相对较小,普遍应用于粘性介质、微颗粒流体及腐蚀性介质的管路上,特别是在火电系统的水处理装置上得到了广泛的应用。

G41F46衬氟隔膜阀由于阀体通道过流面衬有氟塑料,阀板上装有橡胶与氟塑料组合的隔膜件的作用,无论阀门处于开启或关闭的位置,流道内的腐蚀性介质始终与阀门的驱动部件隔离,故阀能采用普通材料代替贵重金属而具有耐腐蚀性、耐磨性行程短,对隔挠性要求较低,抗颗粒介质性好,其隔膜作为密封副、中法兰密封和阀杆填料密封,又作为隔离阀体和阀盖的屏障,密封可靠,逆时针转动手轮驱使阀杆带动阀瓣及膈膜迅速上升,打开通道,使介质顺利通过。

二、G41F46衬氟隔膜阀主要零件材料

序号

零件名称

材料名称

1

阀        体

QT450

WCB

CF8

CF8M

CF3M

2

阀        盖

QT450

WCB

CF8

CF8M

CF3M

3

阀        瓣

QT450

WCB

CF8

CF8M

CF3M

4

阀        杆

2Cr13

2Cr13

0Cr18Ni9

0Cr18Ni12Mo2Ti

00Cr17Ni14Mo2

5

衬  里  层

F46/FEP聚全氟乙丙烯、F2/PVDF氟乙烯、PO聚烯烃、PFA可溶性聚四氟乙烯

6

阀        座

F46/FEP聚全氟乙丙烯、F2/PVDF氟乙烯、PO聚烯烃、PFA可溶性聚四氟乙烯

7

隔        膜

F46/FEP聚全氟乙丙烯、PFA可溶性聚四氟乙烯CR氯丁橡胶、EPDM乙丙橡胶

8

阀杆螺母

QT500

QT500

QT500

QT500

QT500

9

螺        栓

35

35

1Cr17Ni2

1Cr17Ni2

0Cr17Ni12Mo2

10

螺        母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr17Ni12Mo2

三、G41F46衬氟隔膜阀主要性能规范

公称压力PN(MPa)

0.6

1.0

1.6

2.5

壳体试验压力(MPa)

0.9

1.5

2.4

3.75

高压液密封试验压力(MPa)

0.66

1.1

1.76

2.75

低压气密封试验压力(MPa)

0.6

0.6

0.6

0.6

设计制造

GB/T 12239-2008 工业阀门 金属隔膜阀

结构长度

GB/T 12221-2005 金属阀门 结构长度

法兰标准

GB/T 17241.6JB/T 79GB/T 9113HG/T 20592SH/T 3406

检验验收

HG/T 3704-2003 氟塑料衬里阀门通用技术条件

压力试验

GB/T 13927-2008 工业阀门 压力试验

四、G41F46衬氟隔膜阀主要外型尺寸

尊敬的用户!如果你需订购我厂衬氟隔膜系列产品,咨询时烦请说明公称通径、公称压力、阀体和衬里层材料、使用温度、法兰执行标准及法兰密封面形式等,本产品隔膜材质可选用FEP聚全氟乙丙烯、PFA可溶性聚四氟乙烯CR氯丁橡胶、EPDM乙丙橡胶等,隔膜的材料决定了衬氟隔膜阀的使用温度,其常规口径为DN15~300。更多相关产品请浏览:


http://www.qiufac.com/衬氟蝶阀


http://www.guolvqic.com/category28.htmT型过滤器
