一、污水注气微排阀产品概述

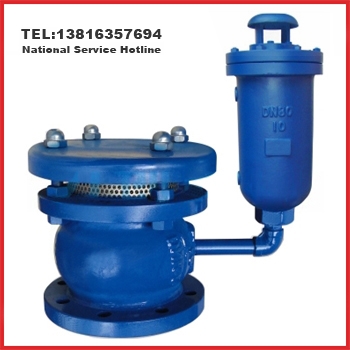

污水注气微排阀主要由负压吸气阀和污水复合式排气阀组合而成，该负压吸气阀包括吸气阀体、阀盖、高速吸气孔口和带弹簧的阀瓣，阀瓣通过弹簧上下移动，使吸气阀封闭高速吸气孔口保持关闭或通气状态，其污水复合式排气阀通过连接管连接在负压吸气阀一侧的阀口前。AV0831污水注气微排阀在分离的水柱回流弥合时，当系统压力升高至接近大气压力但仍处于微负压状态时，弹簧顶托力刚好克服阀瓣自重而关闭孔口，停止吸气，也不让排气，因为没有另外的高速排气孔口，管内的气体不能被高速排出，而只能经由污水复合式排气阀缓慢地排出，从而临时截留大部分空气，形成弹性气囊，缓冲弥合水柱的撞击能量，抑制水柱弥合水锤升压。本产品能够满足水路系统中特种情况下的通气问题，尤其是当发生非常水锤情况下的安全保护问题。
二、污水注气微排阀主要零部件材料表
序号
|
零件名称
|
材料名称
|
1
|
阀 盖
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
2
|
阀 杆
|
304
|
304
|
304L
|
316
|
316L
|
3
|
阀 瓣
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
4
|
弹 簧
|
弹簧钢
|
弹簧钢
|
弹簧钢
|
弹簧钢
|
弹簧钢
|
5
|
阀 体
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
6
|
球 阀
|
不锈钢、铜
|
CF8
|
CF3
|
CF8M
|
CF3M
|
7
|
污水排气阀
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
三、污水注气微排阀主要技术规范表
设计标准
|
CJ/T 217-2013《给水管道复合式高速进排气阀》、JB/T 12386-2015《给水管道进排气阀》
|
法兰标准
|
GB/T 17241.6-2008《整体铸铁法兰》
|
试压标准
|
GB/T13927-2008《工业阀门压力试验》
|
使用温度
|
≤90℃
|
适用介质
|
清水、污水
|
四、污水注气微排阀主要外型尺寸表
尊敬的用户！如果你需订购我厂污水注气微排阀产品，咨询时烦请说明公称通径、公称压力、阀体材质等，当使用的工况非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我公司技术人员为您审核把关，更多排气阀相关产品介绍请浏览：
http://www.hanyuev.com/排气阀
http://www.hanyuev.com/product/114.html注气微排阀
