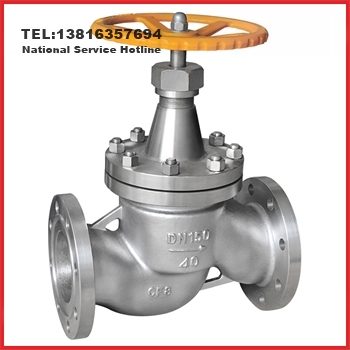

一、J41B/F氨用截止阀产品概述
J41B/F氨用截止阀结构形式为直通式，中通法兰为方形结构，阀杆采用间杆连接，阀体密封面部位采用球凸状，与阀脚以线吻合密封，密封面采用巴氏合金，密封性能好，使用寿命长。
J41B/F氨
用截止阀采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于中低压气体输送管路。本产品适用于氨气、氨液、氧
气、氮气、氢气、氩气等气体，这些气体一般都是贮存在专用的高压气体储罐中，使用时通过氨用截止阀使气体压力降至实验所需范围，再经过其它控制阀门细调，
使气体输入使用系统。
二、J41B/F氨用截止阀主要零部件材料表
序号
|
零件名称
|
材料名称
|
1
|
阀 体
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
2
|
阀 盖
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
3
|
阀 瓣
|
WCB
|
CF8
|
CF3
|
CF8M
|
CF3M
|
4
|
阀 杆
|
2Cr13
|
304
|
304L
|
316
|
316L
|
5
|
填 料
|
NBR、PTFE、柔性石墨
|
6
|
垫 片
|
18-8柔性石墨
|
304
|
304L
|
316
|
316L
|
7
|
密 封
|
巴氏合金、聚四氟乙烯
|
8
|
手 轮
|
可锻铸铁
|
可锻铸铁
|
可锻铸铁
|
可锻铸铁
|
可锻铸铁
|
三、J41B/F氨用截止阀主要技术规范表
公称压力PN(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
壳体试验压力(MPa)
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24.0
|
高压液密封试验压力(MPa)
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
17.6
|
低压气密封试验压力(MPa)
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
设计标准
|
GB/T 12235、API6D、ASME B16.34
|
结构长度
|
GB/T12221、ANSI B16.10
|
法兰尺寸
|
JB/T 79、GB/T 9113、HG/T 20592、ANSI B16.5等
|
试验标准
|
JB/T 9092、GB/T 13927、API598
|
适用温度
|
巴氏合金-40—150℃；聚四氟乙烯-40—200℃。
|
适用介质
|
氨气、液氨等
|
四、J41B/F氨用截止阀主要外型尺寸表
尊敬的用户！如果你需订购我厂不锈钢截止阀产品，咨询时烦请说明进出口压力、公称通径、阀体材质、使用介质、介质温度等，氨用截止阀有直流、直通、角式三种，具体详情请咨询我司销售人员。更多相关产品请浏览：
http://www.hanyuev.com/product/dzf_1.html不锈钢截止阀
http://www.hanyuev.com/product/27.html氨用截止阀
