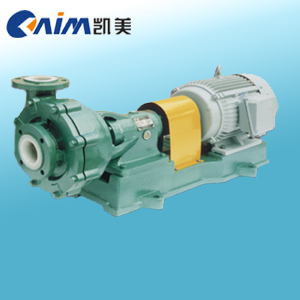

UHB-ZK系列耐腐耐磨沙浆泵产品概述
UHB-ZK耐腐耐磨砂浆泵属悬臂式单级单吸离心泵，是专为输送含有细颗粒的腐蚀性介质而设计开发的，该泵采用钢衬超高分子量聚乙烯(UHMW-PE)制成，该材质是目前最新一代的泵用耐腐耐磨工程塑料，其最突出的优点是在所有的塑料中它具有最优异的耐磨性、耐冲击性(尤其是耐低温冲击) 、抗蠕变性(耐环境应力开裂)和极好的耐腐蚀性。
UHB-ZK系列耐腐耐磨沙浆泵型号意义
UHB-ZK系列耐腐耐磨沙浆泵产品特点
UHB-ZK系列耐腐耐磨砂浆泵是一种能适应各种不同的工况条件的泵，如输送酸、碱性清液或料浆；冶炼行业各种腐蚀性矿浆；硫酸行业各类稀酸；环保行业各类污水等。该泵既耐腐蚀又耐磨损，使用范围十分广泛。具有如下特点：
1） 强大的耐磨性：过流部件全部采用钢衬超高分子量聚乙烯(UHMW-PE)制造，超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之首，比尼龙66(PA66)、聚四氟乙烯(PTFE)高4倍，是碳钢、不锈钢耐磨性的7-10倍。
2） 强大的耐冲击性：超高分子量聚乙烯的冲击强度位居通用工程塑料之首，是(丙烯腈／丁二烯／苯乙烯)共聚物(ABS)的5倍，且能在零下196℃下保持稳定，这是其它任何塑料所没有的特性。
3） 优良的耐腐蚀性：该泵在一定温度和浓度范围内能耐各种腐蚀性介质(酸、碱、盐)及有机溶剂，在20℃和90℃的80种有机溶剂中浸渍30d。外表无任何反常现象，其它物理性能也几乎没有变化。
4） 无噪音：超高分子量聚乙烯冲击能吸收性为塑料中最高值，消音性好，从而在输送过程中最大限度的减小了液体流动产生的噪音。
5） 安全可靠，无毒素分解：该泵所采用超高分子量聚乙烯(UHMW-PE)化学性能极其稳定，因此亦适合在食品行业使用。
6） 摩擦系数低：该泵的内部的摩擦系为仅为0.07-0.11，故具有自润滑性。在水润滑条件下，其动摩擦系数比PA66和聚甲醛(POM)低一半。当以滑动或转动形式工作时，比钢和黄铜加了润滑油后的润滑性还要好。
7） 抗粘性好：超高分子量聚乙烯(UHMW-PE)抗粘性极好，抗粘附能力与PTFE相当，因此在输送一些黏度较高的介质时亦表现突出。
UHB-ZK系列耐腐耐磨沙浆泵使用范围
1） 硫酸磷肥业：稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。
2） 有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送。
3） 化工及其它企业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
4） 氯 碱 业：盐酸、液碱、电解液等。
5） 水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。
6） 钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。
7） 湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。
8） 煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。
UHB-ZK系列耐腐耐磨沙浆泵性能介绍
1） 耐腐耐磨，一泵多用，酸碱类清液料浆均适用。
2） 泵体为钢衬超高分子量聚乙烯结构，衬里厚度为8～20mm，该泵应用了衬塑****技术，和其它同类泵相比较，具有衬里层抗热变形性能好，耐开裂，防脱落，使用温度高等优势。
3） 叶轮分开式，闭式二种，可根据介质状况任选。
4） 密封：K型动力密封、K1型动力密封、T型填料密封、T1型填料密封、C3型非标密封。
5） 适用介质：浓度80％以下硫酸，50％以下硝酸，各种浓度的盐酸，液碱，既适用清液也适用料浆。
4、主要技术参数：使用温度-20℃～90℃(使用改性材质，可提高到100℃以上), 进口直径 32mm～350mm, 流量5～2600m3/h,扬程80m以内。
UHB-ZK系列耐腐耐磨沙浆泵结构及材料示意图
UHB-ZK系列耐腐耐磨沙浆泵轴封结构图及原理
|
密封结构图
|
结 构 特 点
|
|
|
名称：K型动密封
结构特点：
采用2～4个氟橡胶油封作为密封件，结构简单、可靠、价格较低，开空车不能超过5分钟。
适用范围：
主要适用于清液或含固量≤15％的料浆以及含杂质的污水等腐蚀性介质
|
|
|
名称：K1型动密封
结构特点：采用2～4个氟橡胶油封作为密封件，结构简单、可靠、价格较低，可开空车，寿命比K型长。
适用范围：主要适用于清液或含固量≤15％的料浆以及含杂质的污水等腐蚀性介质
|
|
工作原理：
K型及K1型动力密封主要由副叶轮（或副叶片）与停车密封（橡胶油封）组成。工作时由于副叶轮（或副叶片）旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用。橡胶油封的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶轮（或副叶片）停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水K型动力密封，即可添加外冷却水装置，延长油封的使用寿命。该密封的油封采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质（带冷却水K型动力密封用的冷却水为洁净的自来水，压力适宜在0.05Mpa以内）。
|
|
|
名称：T型填料密封
结构特点：
采用膨胀聚四氟乙烯盘根，既耐腐又耐磨，结构简单，性能可靠。
适用范围：
主要适用于输送含大量颗粒腐蚀性介质（25％≤含固量≤40％）和含大量杂质的污水。
|
|
|
名称：T1型填料密封
结构特点：
与T型基本相同，可加冷却水，寿命比T型延长。
适用范围：
主要适用于输送含大量颗粒腐蚀性介质（25％≤含固量≤40％）和含大量杂质的污水。
|
|
工作原理：
T型、T1型密封属软填料密封，填料采用膨胀聚四氟乙烯等制成，主要适用于输送含大量颗粒的料浆和杂质。按用户要求分为不加冷却水的T型和可加冷却水的T1型（如图5）密封结构（T1型填料密封用的冷却水为洁净的自来水）。
|
|
|
名称：C3型非标机械密封
结构特点：
该密封为K型改进型，可加冷却水，开空车时间可超过15分钟， 如用于输送大量颗粒介质时，寿命最长。
适用范围：
主要适用于含大量颗粒（15％≤含固量≤35％）的腐蚀性介质。
|
|
工作原理：
C3型密封为内装式非标机械密封，采用外冷却方式，需加冷却水，是一种平衡式机械密封，它可根据液体压力的不同自动调节端面比压，从而减轻端面磨损，延长使用寿命，该密封的动静环均由碳化硅制成，可用于输送含大量颗粒的腐蚀性液体。该密封具有结构紧凑，使用寿命长等优点（冷却水为洁净的自来水）。
|
|
