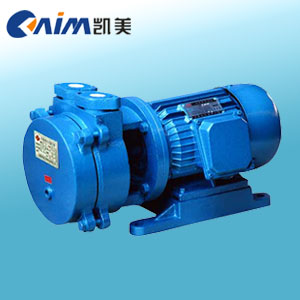

SK型直联水环式真空泵产品概述
SK系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性，不溶于水，不含有固体颗粒的气体，以便在密闭容器中形成真空和压力，吸入气体允许混有少量液体。
SK水环式真空泵及压缩机被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。由于在工作过程中，气体的压缩过程是等温的，所以在压缩和抽吸易爆气体时，不易发生危险，所以其应用更加广泛。
SK型直联水环式真空泵型号意义
SK型直联水环式真空泵工作原理
如图（一）所示，叶轮偏心地安装在泵体内，泵起动时，向泵内注入一定高度的水，当叶轮旋转时，水受离心力的作用而在泵体内壁形成一旋转水环，水环下部内表面与轮毂相切，沿箭头方向旋转时，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在叶片间形成空间并逐渐扩大，内部压力低于入口处压力，此时吸入气体。在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间容积缩小，气体压力高于大气压时被排出。如此叶轮反复工作，泵就连续不断地抽吸气体。
由于在工作过程中，水会随工作时间的延续而发热，同时部分水会与气体一起被排出，因此，工作过程中须不断地向泵内供给冷水，以冷却和补充泵内消耗的水。
图（一） 工作原理图
1、吸气口 2、水环 3、排气阀 4、排气口 5、叶轮
SK-0.15结构图
1、泵盖 2、圆盘 3、叶轮 4、紧固螺栓 5、泵体 6、填料密封 7、档圈 8、电机 9、进水嘴
SK-1.5B 结构图
1、泵盖 2、圆盘 3、叶轮
4、紧固螺栓 5、泵体
6、机械密封 7、档圈 8、电机 9、真空调节阀 10、进水嘴
SK-0.4/0.8结构图
1、圆盘 2、泵盖 3、进水管 4、叶轮 5、橡胶球 6、挡板 7、泵体
8、封液环 9、填料 10、填料压盖 11、电机 12、底盘 13、挡水圈
注：真空调节阀的作用：
真空泵在极限真空下工作时，由于泵内产生物理作用而发生响声，但功率消耗并不增大，可调节真空调节阀，响声即可消除，真空度仍在使用范围内。（700 mmHg）
SK型直联水环式真空泵结构说明
泵结构如图（二）所示，泵由泵盖、圆盘、叶轮、泵体、填料等组成。吸、排气口与圆盘上的吸、排气口相连。轴偏心地安装在泵体内，叶轮固定在轴上，叶轮与泵体上圆盘的间隙由泵盖和圆盘之间的垫来调整，此间隙决定气体在进排气口的流动中损失的大小，填料装在泵体内。泵体上装有圆盘，圆盘排气孔前有圆孔，圆孔由橡皮球阀关闭。当叶轮叶片间气体压力达到排气压力时，在排气口以前将气体自动放出，降低因气体压力过大而产生功率消耗。
|
