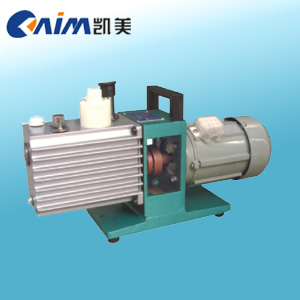

2XZ型旋片式真空泵产品概述
2XZ系列真空泵为双级直联结构，它的工作性能由高压级与低压级二部分组成，亨自勺吸入口与真空设备连接，在运转时将容器内的大量吸入与排出。当设备获得真空时，高压级排气阀片将封闭，高压级吸入的气体将转送到第二级，并经第二级吸八与排出真空设备可获得了一定的真空。该泵的技术参数为6×10-2泵与电机连轴，高转速，外形小，结构紧凑，流动性工作方便，特采用金属刮片，适用于扩散泵的前级泵，精密仪器的配套与使用室、医药、食品包装、电子等单位使用。
2XZ型旋片式真空泵型号意义
2XZ型旋片式真空泵使用范围
1、泵是获得真空的基本设备，它可单独使用，亦可作为各类高真空的系统的前级泵和预抽泵。
2、泵进气口连续敞通大气运转，不得超过三分钟。
3、泵不适用于抽除对金属月腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性的气体。
4、泵不得作压缩泵或输送泵用。
5、泵的工作环境：温度5℃－40℃范围内，相对温度不大于90％，进气口压强小于1333Pa的条件下允许长期连续运转。
6、装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。
7、连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。
8、每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4／5高度为宜。
9、泵油采用清洁的SY1634－701号真空泵油。
10、泵可在通大气或任何真空度下一次起动。XZ－1单级型泵如果起动困难，可拨掉进气管塞帽起动，随后投入运转。
2XZ型旋片式真空泵结构说明
2XZ型旋片式真空泵性能参数
|
型号
|
2XZ-0.5
|
2XZ-1
|
2XZ-2
|
2XZ-4
|
2XZ-8
|
2XZ-15
|
|
抽气速率(L/S)
|
0.5
|
1
|
2
|
4
|
8
|
15
|
|
极限压力≤(Pa)
|
6.0×10-2
|
6.0×10-2
|
6.0×10-2
|
6.0×10-2
|
6.0×10-2
|
6.0×10-2
|
|
转速(rpm)
|
1440
|
1440
|
1440
|
1440
|
1410
|
1420
|
|
电机功率(kw)
|
0.18
|
0.25
|
0.37
|
0.55
|
1.1
|
2.2
|
|
吸气口径(mm)
|
16
|
16
|
25
|
25
|
40
|
40
|
|
