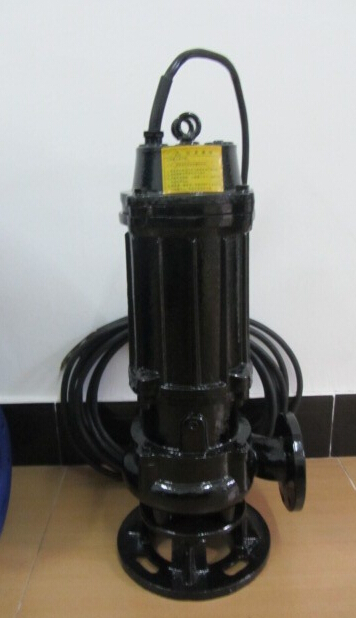

| WQ潜水式排污泵主要部件由叶轮、泵体、底座潜水电机组成。水泵和电机是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。叶轮为双流道设计，大大的提高了污物的过流能力，能有效的通过直径为泵口径50%的固体颗粒。产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。 |
1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
3、多道检测，多道保护：油水探头，浮子开关，均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
4、过流能力强：双流道设计，确保泵运行效率高且无堵塞。
5、维修方便：采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工。 |
流量范围：2～1500m3/h
扬程范围：3～45m
转速n：970～2900r/min
环境温度T：≤+40℃
介质温度：－15℃～+60℃
介质密度：≤1.3X103kg/m3
介质PH值范围：5～9
系统最高工作压力：≤0.6Mpa |
| 1、城市污水处理厂排放系统。 |
2、住宅区的污水排放站。 |
| 3、地铁、地下室、人防系统排水站。 |
4、市政工程、建筑工地中稀泥浆的排放。 |
| 5、养殖场污水排放及农村农田灌溉。 |
6、自来水厂的给水装置。 |
| 7、矿山勘控及水处理设备配套。 |
8、水利工程给水、排水 |
|
型 号
口径-流量-扬程
(mm)(m3/h)(m)
|
转 速
(r/min)
|
功 率
(kw)
|
效 率
(%)
|
|
25-8-22-1.1
|
2825
|
1.1
|
38.1
|
|
32-12-15-1.1
|
2825
|
1.1
|
40
|
|
40-15-15-1.5
|
2840
|
1.5
|
45.1
|
|
40-15-3-2.2
|
2840
|
2.2
|
48
|
|
50-20-7-0.75
|
1390
|
0.75
|
54
|
|
50-10-10-0.75
|
1390
|
0.75
|
56
|
|
50-20-15-1.5
|
2840
|
1.5
|
55
|
|
50-15-25-2.2
|
2840
|
2.2
|
56
|
|
50-18-30-3
|
2880
|
3
|
58
|
|
50-25-32-5.5
|
2900
|
5.5
|
53
|
|
50-20-40-7.5
|
2900
|
7.5
|
55
|
|
65-25-15-2.2
|
2840
|
2.2
|
52
|
|
65-37-13-3
|
2880
|
3
|
55
|
|
65-25-30-4
|
2890
|
4
|
58
|
|
65-30-40-7.5
|
2900
|
7.5
|
56
|
|
65-35-50-11
|
2930
|
11
|
60
|
|
65-35-60-15
|
2930
|
15
|
63
|
|
80-40-7-2.2
|
1420
|
2.2
|
52
|
|
80-43-13-3
|
2880
|
3
|
50
|
|
80-40-15-4
|
2890
|
4
|
57
|
|
80-65-25-7.5
|
2900
|
7.5
|
56
|
|
100-80-10-4
|
1440
|
4
|
62
|
|
100-110-10-5.5
|
1440
|
5.5
|
66
|
|
100-100-15-7.5
|
1440
|
7.5
|
67
|
|
100-85-20-7.5
|
1440
|
7.5
|
68
|
|
100-100-25-11
|
1460
|
11
|
65
|
|
100-100-30-15
|
1460
|
15
|
66
|
|
100-100-35-18.5
|
1470
|
18.5
|
65
|
|
125-130-15-11
|
1460
|
11
|
62
|
|
125-130-20-15
|
1460
|
15
|
63
|
|
150-145-9-7.5
|
1440
|
7.5
|
63
|
|
150-180-15-15
|
1460
|
15
|
65
|
|
150-180-20-18.5
|
1470
|
18.5
|
75
|
|
150-180-25-22
|
1470
|
22
|
76
|
|
150-130-30-22
|
1470
|
22
|
75
|
|
150-180-30-30
|
1470
|
30
|
73
|
|
|
型 号
口径-流量-扬程
(mm)(m3/h)(m)
|
转 速
(r/min)
|
功 率
(kw)
|
效 率
(%)
|
|
150-200-30-37
|
1480
|
37
|
70
|
|
200-300-7-11
|
970
|
11
|
73
|
|
200-250-11-15
|
970
|
15
|
74
|
|
200-400-10-22
|
1470
|
22
|
76
|
|
200-400-13-30
|
1470
|
30
|
73
|
|
200-250-15-18.5
|
1470
|
18.5
|
72
|
|
200-300-15-22
|
1470
|
22
|
73
|
|
200-250-22-30
|
1470
|
30
|
71
|
|
200-350-25-37
|
1480
|
37
|
75
|
|
200-400-30-55
|
1480
|
55
|
70
|
|
200-350-40-75
|
980
|
75
|
70
|
|
250-600-9-30
|
980
|
30
|
74
|
|
250-600-12-37
|
1480
|
37
|
78
|
|
250-600-15-45
|
1480
|
45
|
75
|
|
250-600-20-55
|
1480
|
55
|
73
|
|
250-600-25-75
|
1480
|
75
|
73
|
|
250-800-12-45
|
1480
|
45
|
76
|
|
300-500-15-45
|
980
|
45
|
70
|
|
300-800-15-55
|
980
|
55
|
73
|
|
300-600-20-55
|
680
|
55
|
75
|
|
300-800-20-75
|
980
|
75
|
78
|
|
300-950-20-90
|
980
|
90
|
80
|
|
300-1000-25-110
|
980
|
110
|
82
|
|
350-1100-10-55
|
980
|
55
|
84.5
|
|
350-1500-15-90
|
980
|
90
|
82.5
|
|
350-1200-18-90
|
980
|
90
|
83.1
|
|
350-1100-28-132
|
740
|
132
|
86.2
|
|
350-1000-36-160
|
740
|
160
|
78.5
|
|
400-1500-10-75
|
980
|
75
|
82.1
|
|
400-2000-15-132
|
740
|
132
|
85.5
|
|
400-1700-22-160
|
740
|
160
|
82.1
|
|
400-1500-26-160
|
740
|
160
|
86.5
|
|
400-1700-30-200
|
740
|
200
|
83.5
|
|
400-1800-32-250
|
740
|
250
|
82.1
|
|
400-1760-7.5-55
|
540
|
55
|
82.1
|
|
500-2500-10-110
|
740
|
110
|
82
|
|
|
详细介绍:
一、产品概述
WQ潜水式排污泵主要部件由叶轮、泵体、底座潜水电机组成。水泵和电机是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。叶轮为双流道设计，大大的提高了污物的过流能力，能有效的通过直径为泵口径50%的固体颗粒。产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。
二、产品特点
1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
3、多道检测，多道保护：油水探头，浮子开关，均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
4、过流能力强：双流道设计，确保泵运行效率高且无堵塞。
5、维修方便：采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工。
三、工作条件
流量范围：2～1500m3/h
扬程范围：3～45m
转速n：970～2900r/min
环境温度T：≤+40℃
介质温度：－15℃～+60℃
介质密度：≤1.3X103kg/m3
介质PH值范围：5～9
系统最高工作压力：≤0.6Mpa
四、产品用途
1、城市污水处理厂排放系统。 2、住宅区的污水排放站。
3、地铁、地下室、人防系统排水站。 4、市政工程、建筑工地中稀泥浆的排放。
5、养殖场污水排放及农村农田灌溉。 6、自来水厂的给水装置。
7、矿山勘控及水处理设备配套。 8、水利工程给水、排水
