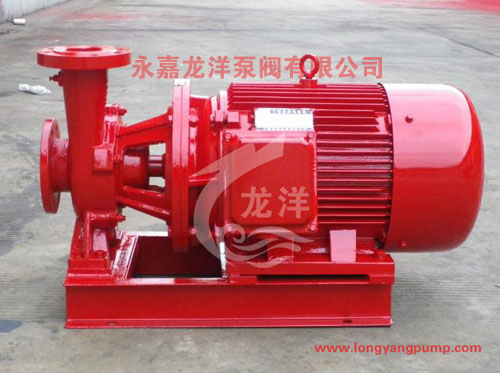

XBD-HYW恒压切线消防泵型号定义:
XBD-HY恒压切线消防泵产品概况:
XBD系列恒压消防泵又称切线消防泵,具有变流稳压的特点,即在全流量范围内,扬程变化不大,泵从零流量到所需最大流量范围内变化时,其扬程变化在
5%范围内,且小流量或零流量时不超压,从而避免了普通离心泵在消防现场中小流量时超压而大流量供水不上的现象。大大提高了灭火效率及消防设备和消防人员的安全可靠性。
根据消防泵自身特点,结合英迪泵业的具体情况,对于75kW以下(含75kW)的恒压消防泵采用卧式、立式结构,75kW以上只采用卧式结构。整个系列均采用加长轴的Y型直联电机,泵结构紧凑、美观大方、体积小,机械密封可靠,这大大提高了水泵机组的可靠性;泵叶轮均为开式、轴向力小,无口环,也就杜绝了锈蚀咬死,因此整个泵系统运行平稳、噪音低、使用寿命长,使用维修方便。
泵体、泵盖采用铸铁,叶轮根据用户要求采用球墨铸铁或青铜材料制造。
XBD-HY恒压切线消防泵产品特点:
1. XBD-HY系列卧式变流恒压消防泵最大的特点是变流稳压,流量、扬程曲线很平坦,即泵从零流量到所需最大流量范围内变化时,扬程基本不变(扬程变化在
5%以内),保证小流量或零流量时不超压,避免大流量时供应不上水。这种特性完全符合消防现场的使用特点,确保消防工作正常进行,可大大提高灭火效率及消防设备的完全可靠性。
2. 该系列消防产品具有立卧两种结构。其结构紧凑,安装维护方便。运行可靠性高、振动小、噪音低。
3. 泵内部结构合理,特殊设计的叶轮,轴向力小,无密封环,杜绝了锈蚀咬死。
4. 泵转动时可能会产生磨擦,零件本公司均采用耐磨及抗咬合的材料组合,一般过流部件选用铝合金ZL106材质,或青铜和不锈钢等抗腐材料及有铸铁(也可根据用户具体的需要),长期不使用也不会生锈,保证了消防泵启动的瞬时性,且运行时更加平稳。
5. 该系列消防泵的电机为Y电机,可不用气压罐和变频控制,也能达到恒压的功能,大大节约工程造价,具有显著的社会效益和经济效益。
XBD-HY恒压切线消防泵工作条件:
转速:2900r/min(电机同步转速)
介质温度:常温清水
流量范围:0~80L/S
扬程范围:30~260m
电机功率:15~160K
XBD-HY恒压切线消防泵产品用途:
XBD-HY系列卧式变流恒压消防泵主要用于工业及民用建筑固定消防系统,如消火栓灭火系统,自动喷淋灭火系统和水喷雾灭火系统等,以及生活供水、消防和生活共用的给水系统、建筑、市政、工矿、锅炉给水等场合。
XBD-HY恒压切线消防泵性能参数表:
型号 |
流量
Q(L/S) |
扬程
H(m) |
转速
n(r/min) |
配带电机型号 |
电机功率
N(kw) |
泵进口尺寸
(mm) |
泵出口尺寸
(mm) |
XBD10-20-W |
0-10 |
20 |
2890 |
Y2-112M-2 |
4 |
Φ65 |
Φ65 |
XBD10-30-W |
30 |
2900 |
Y2-132S1-2 |
5.5 |
XBD10-40-W |
40 |
2900 |
Y2-132S2-2 |
7.5 |
XBD10-50-W |
50 |
2930 |
Y2-160M1-2 |
11 |
XBD10-60-W |
60 |
2930 |
Y2-160M1-2 |
11 |
XBD10-70-W |
70 |
2930 |
Y2-160M2-2 |
15 |
XBD10-80-W |
80 |
2930 |
Y2-160L-2 |
18.5 |
XBD10-90-W |
90 |
2940 |
Y2-180M-2 |
22 |
XBD10-100-W |
100 |
2940 |
Y2-180M-2 |
22 |
XBD15-20-W |
0-15 |
20 |
2900 |
Y2-132S1-2 |
5.5 |
Φ80 |
ΦΦ80 |
XBD15-30-W |
30 |
2900 |
Y2-132S2-2 |
7.5 |
XBD15-40-W |
40 |
2930 |
Y2-160M1-2 |
11 |
XBD15-50-W |
50 |
2930 |
Y2-160M2-2 |
15 |
XBD15-60-W |
60 |
2930 |
Y2-160M2-2 |
15 |
XBD15-70-W |
70 |
2930 |
Y2-160L-2 |
18.5 |
XBD15-80-W |
80 |
2940 |
Y2-180M-2 |
22 |
XBD15-90-W |
90 |
2950 |
Y2-200L1-2 |
30 |
XBD15-100-W |
100 |
2950 |
Y2-200L1-2 |
30 |
XBD15-110-W |
110 |
2950 |
Y2-200L2-2 |
37 |
XBD15-120-W |
120 |
2950 |
Y2-200L2-2 |
37 |
XBD20-30-W |
0-20 |
30 |
2930 |
Y2-160M1-2 |
11 |
Φ80 |
Φ80 |
XBD20-40-W |
40 |
2930 |
Y2-160M2-2 |
15 |
XBD20-50-W |
50 |
2930 |
Y2-160L-2 |
18.5 |
XBD20-60-W |
60 |
2940 |
Y2-180M-2 |
22 |
XBD20-70-W |
70 |
2940 |
Y2-180M-2 |
22 |
XBD20-80-W |
80 |
2950 |
Y2-200L1-2 |
30 |
XBD20-90-W |
90 |
2950 |
Y2-200L2-2 |
37 |
XBD20-100-W |
100 |
2950 |
Y2-200L2-2 |
37 |
XBD20-110-W |
110 |
4500 |
Y2-200L2-2 |
37 |
XBD20-120-W |
120 |
4500 |
Y2-225M-2 |
45 |
XBD20-130-W |
130 |
4500 |
Y2-225M-2 |
45 |
XBD20-140-W |
140 |
4500 |
Y2-250M-2 |
55 |
XBD20-150-W |
150 |
4500 |
Y2-250M-2 |
55 |
XBD20-160-W |
160 |
4500 |
Y2-250M-2 |
55 |
XBD20-170-W |
170 |
4500 |
Y2-280S-2 |
5 |
XBD20-180-W |
180 |
4500 |
Y2-280S-2 |
75 |
XBD20-190-W |
190 |
4500 |
Y2-280S-2 |
75 |
XBD20-200-W |
200 |
4500 |
Y2-280S-2 |
75 |
XBD20-210-W |
210 |
4500 |
Y2-280M-2 |
90 |
XBD20-220-W |
220 |
4500 |
Y2-280M-2 |
90 |
XBD30-30-W |
0-30 |
30 |
2940 |
Y2-180M-2 |
22 |
Φ100 |
Φ100 |
XBD30-40-W |
40 |
2950 |
Y2-200L1-2 |
30 |
XBD30-50-W |
50 |
2950 |
Y2-200L1-2 |
30 |
XBD30-60-W |
60 |
2950 |
Y2-200L2-2 |
37 |
XBD30-70-W |
70 |
2950 |
Y2-200L2-2 |
37 |
XBD30-80-W |
80 |
2970 |
Y2-225M-2 |
45 |
XBD30-90-W |
90 |
2970 |
Y2-225M-2 |
45 |
XBD30-100-W |
100 |
2970 |
Y2-225M-2 |
55 |
XBD30-110-W |
110 |
2970 |
Y2-225M-2 |
55 |
XBD30-120-W |
120 |
2970 |
Y2-280S-2 |
75 |
XBD30-130-W |
130 |
2970 |
Y2-280S-2 |
75 |
XBD30-140-W |
140 |
2970 |
Y2-280S-2 |
75 |
XBD30-150-W |
150 |
2970 |
Y2-280S-2 |
75 |
XBD30-160-W |
160 |
4500 |
Y2-280M-2 |
90 |
XBD30-170-W |
170 |
4500 |
Y2-280M-2 |
90 |
XBD30-180-W |
180 |
4500 |
Y2-280M-2 |
90 |
XBD30-190-W |
190 |
4500 |
Y2-280M-2 |
90 |
