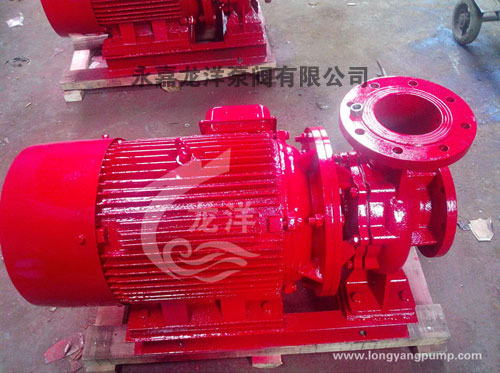

XBD-W卧式消防泵产品说明：
XBD-W型卧式消防泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可用于矿给排水。输送液体的流量范围为5-8L/S，压力范围为0.2-2.25MPa，配套功率范围为1.5-200KW，口径范围为￠50-￠250mm。
XBD-W型卧式消防泵由
电机和泵两部分组成，消防泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等不见组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，
占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性。泵密封采用机械密封，具有密封可靠，无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵
的进出口法兰按1.6MPa压力设计，管路配套方便。
XBD-W型卧式消防泵由
电机和泵两部分组成，电机为Y型三相异步电机，消防泵和电机采用连轴器连接，整体为刚性连接，使用是无需校正。消防泵由定子部分和转子部分组成。消防泵定
子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分有轴、中轮、平衡
鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和
出水段的结合面纸垫通过拉紧达到密封，用户可根据需要选择。
XBD-W卧式消防泵产品用途:
XBD-W型卧式消防泵适用于消防管道增压送水。供输送清水或物理化学性质类似于清水的其它液体进行增压之用。使用介质温度不超过80℃,适用于工业和城市给排水、高层建筑增压送水、园林喷灌,远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
XBD-W卧式消防泵性能范围:
额定流量 5L/s～200L/s
额定压力 0.30MPa～1.5MPa
转速
2900r/min；1450r/min；980r/min
泵进口压力≤0.3MPa
泵最大工作压力≤1.6MPa
泵进、出口口径65～350mm
XBD-W型卧式消防泵型号意义:
XBD-W型卧式消防泵性能参数：
| 型 号 |
流量Q
(L/s) |
压力P
(MPa) |
转速n
(r/min) |
效率η
(%) |
功率N
(Kw) |
必需汽蚀余量
(NPSH)r(m) |
| XBD1.8/5-50W |
5 |
0.18 |
1450 |
65 |
2.2 |
3.2 |
| XBD2.7/5-50W |
5 |
0.27 |
1450 |
65 |
3 |
3.2 |
| XBD3.6/5-50W |
5 |
0.36 |
1450 |
65 |
4 |
3.2 |
| XBD4.5/5-50W |
5 |
0.45 |
1450 |
65 |
5.5 |
3.2 |
| XBD5.4/5-50W |
5 |
0.54 |
1450 |
65 |
5.5 |
3.2 |
| XBD6.3/5-50W |
5 |
0.63 |
1450 |
65 |
7.5 |
3.2 |
| XBD7.2/5-50W |
5 |
0.72 |
1450 |
65 |
7.5 |
3.2 |
| XBD8.1/5-50W |
5 |
0.81 |
1450 |
65 |
7.5 |
3.2 |
| XBD2.3/10-75W |
10 |
023 |
1450 |
68 |
5.5 |
3.0 |
| XBD3.4/10-75W |
10 |
0.34 |
1450 |
68 |
7.5 |
3.0 |
| XBD4.6/10-75W |
10 |
0.46 |
1450 |
68 |
11 |
3.0 |
| XBD5.5/10-75W |
10 |
0.55 |
1450 |
68 |
11 |
3.0 |
| XBD6.9/10-75W |
10 |
0.69 |
1450 |
68 |
15 |
3.0 |
| XBD8.0/10-75W |
10 |
0.80 |
1450 |
68 |
15 |
3.0 |
| XBD9.2/10-75W |
10 |
0.92 |
1450 |
68 |
18.5 |
3.0 |
| XBD10.3/10-75W |
10 |
1.03 |
1450 |
68 |
18.5 |
3.0 |
| XBD2.9/20-100W |
20 |
0.29 |
1450 |
72 |
11 |
3.5 |
| XBD4.3/20-100W |
20 |
0.43 |
1450 |
72 |
15 |
3.5 |
| XBD5.8/20-100W |
20 |
0.58 |
1450 |
72 |
22 |
3.5 |
| XBD7.2/20-100W |
20 |
0.72 |
1450 |
72 |
30 |
3.5 |
| XBD8.6/20-100W |
20 |
0.86 |
1450 |
72 |
30 |
3.5 |
| XBD10.1/20-100W |
20 |
1.01 |
1450 |
72 |
37 |
3.5 |
| XBD11.5/2W0-100W |
20 |
1.15 |
1450 |
72 |
45 |
3.5 |
| XBD13.0/20-100W |
20 |
1.30 |
1450 |
72 |
45 |
3.5 |
| XBD4.2/25-125W |
25 |
0.42 |
1450 |
73 |
22 |
3.5 |
| XBD6.3/25-125W |
25 |
0.63 |
1450 |
73 |
30 |
3.5 |
| XBD8.4/25-125W |
25 |
0.84 |
1450 |
73 |
45 |
3.5 |
| XBD10.5/25-125W |
25 |
1.05 |
1450 |
73 |
55 |
3.5 |
| XBD12.6/25-125W |
25 |
1.26 |
1450 |
73 |
75 |
3.5 |
| XBD14.7/25-125W |
25 |
1.47 |
1450 |
73 |
75 |
3.5 |
| XBD16.8/25-125W |
25 |
1.68 |
1450 |
73 |
90 |
3.5 |
| XBD18.9/25-125W |
25 |
1.89 |
1450 |
73 |
90 |
3.5 |
| XBD5.8/45-150W |
25 |
0.58 |
1450 |
73 |
45 |
3.0 |
| XBD8.7/45-150W |
25 |
0.87 |
1450 |
73 |
75 |
3.0 |
| XBD11.6/45-150W |
25 |
1.16 |
1450 |
73 |
90 |
3.0 |
| XBD14.5/45-150W |
25 |
1.45 |
1450 |
73 |
110 |
3.0 |
| XBD17.4/45-150W |
25 |
1.74 |
1450 |
73 |
135 |
3.0 |
| XBD20.3/45/150W |
25 |
2.03 |
1450 |
73 |
155 |
3.0 |
| XBD23.2/45-150W |
25 |
2.32 |
1450 |
73 |
180 |
3.0 |
| XBD26.1/45-150W |
25 |
2.61 |
1450 |
73 |
180 |
3.0 |
