 供应信息-低温截止阀

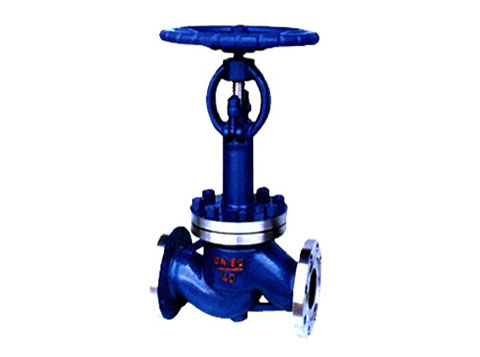

低温截止阀

低温截止阀
价格说明: 500元/台
在线询盘

最小起订: 1台 联系电话: 13127928005
所在地区: 上海 金山区 发布时间: 2024年4月15日
供货能力: 100台 有效时间: 2025年4月15日


低温截止阀

产品介绍

一、DJ41Y低温截止阀有二种阀盖设计形式。第一种是螺栓式阀盖,按这种设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用透焊连接。

二、DJ41Y低温截止阀规格参数

压力等级:1.6Mpa~2.5Mpa
产品规格:DN15~300mm
产品材质:碳钢、不锈钢、高温钢
适用温度:-45℃~197 ℃
适用介质:乙烯、丙烯、液氮、液氢
三、DJ41Y低温截止阀技术要求

1、设计、制造及验收按JB/T 7749-95
2、主体材料:LCB、LF1、LF3、LC3、CF8、F304等
3、结构长度按GB/T 12221-1989标准
4、法兰连接尺寸按JB/T 79-1994标准
5、适用温度:-45~197°C
6、阀门的检验和试验按JB/T 9092-1999标准
四、DJ41Y低温截止阀零件材质

1、阀体、阀盖:不锈钢
2、阀杆: 1Cr18Ni9Ti
3、闸板、阀座密封面: 堆焊硬质合金
4、阀杆螺母: 铝青铜
5、垫片: 低温石棉、蜡浸石棉橡胶板
6、填料: 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳
7、手轮:球墨铸铁或可锻造铁

产品特点

DJ41Y、DJ41W 型 PN16~PN40 低温截止阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

技术参数

型号 DJ41Y-16 DJ41Y-16P DJ41Y-25 DJ41Y-25P DJ41Y-40 DJ41Y-40P
工作压力(MPa) 1.6 2.5 4.0
适用温度(℃) -45 -101 -196
适用介质 液化天然气、乙烯、丙烯等低温介质
材料 阀体、阀盖 LCB LC3 LCB LC3 LCB LC3
阀瓣、阀座 铬镍钢+钴铬钨
阀杆 铬镍钢

DJ41Y低温截止阀外形尺寸
DJ41Y低温截止阀外形尺寸yle="width: 298px; height: 336px;" />

型号 公称压力 尺寸(mm)
DN 10 15 20 25 32 40 50 65 80 100 150 200
DJ41Y-16 1.6 L 130 130 150 160 190 200 230 290 310 350 480 600
H 320 326 350 412 420 471 500 550 590 652 820 920
D0 120 120 160 160 160 200 240 240 320 320 360 400
重量(kg) 4 5 10 11 12 20 29 320 460 58 101 190
DJ41Y-25 2.5 L 130 130 150 160 19 200 230 290 310 350 480 600
H 340 344 360 432 440 490 520 570 620 682 850 950
D0 120 120 160 160 160 200 240 280 320 360 400 400
重量(kg) 5 6 10 11 12 21 30 32 50 60 125 194
DJ41Y-40 4.0 L 130 130 150 160 190 200 230 290 310 350 480 600
H 340 344 360 432 440 49 520 570 620 982 860 952
D0 120 120 160 160 160 200 240 280 320 360 400 400
重量(kg) 5 6 10 11 12 21 30 32 50 60 134 195
