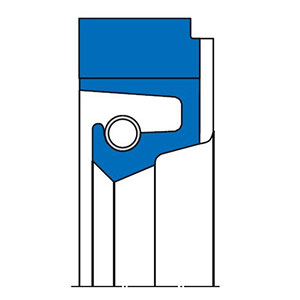

CFW R37型油封 NBR/FKM/HNBR的产品特点
夹织物增强的油封外缘肩部与纯橡胶密封唇一体化设计
弹簧预加载油封唇部设计。
CFW R37型油封 NBR/FKM/HNBR的产品优点
在重型机械制造业中，通常都用于具有润滑条件的研磨机或大型齿轮箱传动轴的轴端。在重型机械制造业中，通常都用于具有润滑条件的研磨机或大型齿轮箱传动轴的轴端。
由夹织物构成的油封外缘特别结实，静态密封好
密封唇部具有持久的径向压力接触
密封唇高度抗磨
CFW R37型油封 NBR/FKM/HNBR的推荐应用
研磨机
造船业
轧钢机
风力发电机械
CFW R37型油封 NBR/FKM/HNBR的材料配方
密封唇 油封外缘肩部 弹簧
80 NBR B241 不浸透的棉织物 B4 B248 ST 1.4571
80 FKM K670 不浸透的尼龙织物C2 K670 ST 1.4571
75 HNBR U464 不浸透的尼龙织物C2 U464 ST 1.4571
CFW R37型油封 NBR/FKM/HNBR的工作条件
介 质 80 NBR B241 80 FKM K670温度 （℃） 75 HNBR U464
矿物油 -30 … +100 -10 … +180 -20 … +140
水 +5 … +100 +5 … +100 +5 … +100
滑脂类 -30 … +100 -10 … +180 -20 … +140
轧辊油乳剂 请咨询
压力 MPa 0.05
旋转速度v（m/s） 20 25 25
CFW R37型油封 NBR/FKM/HNBR的表面加工精度
峰谷高度 Ra Rz
接触表面 ≤ 0.6 μm ≤ 2.5 μm
腔 体 ≤ 4 μm ≤ 15 μm
密封接触表面处要垂直进给“无向”研磨加工，以避免因机械加工产生的螺旋线导至产生泄漏。表面硬度必须接近60 HRC（最小淬硬厚度0.5 mm）。随着圆周速度增加，要适当加大接触面的峰谷高度Ra，表面不要过于光滑，以便形成适当的油膜，推荐值为：Ra min ＝ 0.1 μm。在切削深度c＝Rz/2和基准线Cref＝0％时，表面支承长度比Mr >50％至最大90％。研磨表面凸起、刮痕以及气孔都须避免。
公差
D 公差
< 500 H8
> 500 +0.0004 x D
总偏心度
轴与腔体之间允许的总偏心度（静态和动态偏心度）取决于油封的截面结构设计和圆周线速度。如需要，我方愿意提供推荐值。
CFW R37型油封 NBR/FKM/HNBR的CFW R37型油封 NBR/FKM/HNBR新设计的腔体推荐值
d 油封断面S L
>100 20 16
>250 22 20
<450 25 22
>750 32 25
CFW R37型油封 NBR/FKM/HNBR的安装与装配
对于R37夹织物油封，腔体必须是轴向的，方便油封轴向装配并保证油封较小的倾斜。为了密封功能可靠，R37的实际轴向宽度都是大于名义尺寸的。R37油封必须轴向压缩至“L”尺寸。开式腔体须带有盖板和用拧紧螺钉盖住。适当的压缩变形力对于R37使用是必要的。盖板和拧紧螺钉都要适当地设计。请咨询推荐值,其他详细资料请咨询企业工程师，联系方式见文末。
CFW R37型油封 NBR/FKM/HNBR (http://www.noknak.com/CFW-R37.html)
