CFW B1FUD的产品特点
油封外缘：金属骨架，机加工
密封唇唇部装有弹簧
附有防尘唇（B1…SL型）

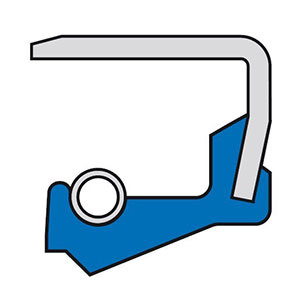

密封唇唇部前角，密封唇唇部的前端面由机加工生成密封唇唇部截面，密封唇由模具模压成形（B1FUD/B1FUDSL型）
CFW B1FUD的产品优点
广泛应用于整个工业领域
金属骨架装配在腔体内特别稳固和精确（注：当密封低粘度介质和气态时，金属骨架外缘和腔体内缘之间的静态密封效果是有限的。）
附有防尘唇，防止一般的和中等的尘埃污染以及外界脏物侵入（B1FUDSL）（注：会引起温度升高，由于摩擦生热）
CFW B1FUD的推荐应用
工业齿轮箱
轴（中等程度以内污染）
电动工具
CFW B1FUD的材质配方
丁腈橡胶
代 号 72 NBR 902
颜 色 蓝色
硬 度 邵式A 72度
金属骨架 非合金钢 DIN EN 10027-1
弹 簧 弹簧钢 DIN EN 10270-1
CFW B1FUD的安装和装配
轴
公 差 ISO h11
同心度 IT 8
粗糙度 Ra＝0.2－0.8 μm
Rz＝1.0－5.0 μm
Rmax≤6.3μm
硬 度 45 … 60 HRC
抛 光 去除导向螺旋线；最好采用研磨抛光
腔体
公 差 ISO H8
同心度 Rz＝6.3 … 16 μm
仔细装配以满足 DIN 3760 标准要求，乃是保证油封密封功能正确的先决条件。→其他详细资料请咨询企业工程师，联系方式见文末。
轴径Φd1的尺寸范围
B1… 5 … 500 mm
75FKM 585或75FKM 595 请咨询
