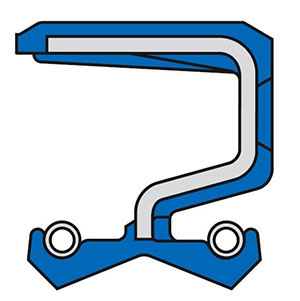

CFW BADUO型骨架油封NBR的产品特点
油封外缘：橡胶包覆
二个密封唇都装有弹簧
CFW BADUO型骨架油封NBR的产品优点
密封2种介质
较小的沟槽尺寸
二个装有弹簧的密封唇
油封外缘密封可靠，即便是座孔内园面的粗糙度大或有热膨胀以及采用开式腔体
CFW BADUO型骨架油封NBR的推荐应用
动力设备
农业机械用齿轮箱或建筑机械传动部件和轮轴
CFW BADUO型骨架油封NBR的材料配方
丁腈橡胶
代 号 72 NBR 902
硬 度 邵式A 72度
金属骨架 非合金钢 DIN EN 10027-1
弹 簧 弹簧钢 DIN EN 10270-1
个别尺寸带有2个金属骨架或1个金属骨架
材料75 FKM 585 和75 FKM 595 请咨询
CFW BADUO型骨架油封NBR的工作条件
介 质 矿物油、合成油*、油脂类
温 度 －40℃～+100℃，短期可达120℃
速 度 最大允许线速度 v＝5 m/s。
压 力 最高0.05 MPa/0.5bar
对于合成油类（聚二醇/聚α-烯烃类），→其他详细资料请咨询企业工程师，联系方式见文末）须注意最高工作温度不得超过80℃。
最高允许值取决于其他工作条件。
CFW BADUO型骨架油封NBR的安装与装配:
轴
公 差 ISO h 11
同心度 IT 8
粗糙度
Ra = 0,2 … 0,8 μm
Rz = 1,0 … 5,0 μm
Rmax ≤ 6,3 μm
硬 度 45 … 60 HRC
抛 光 去除导向螺旋线；最好采用研磨抛光
腔体
公 差 ISO H8
同心度 Rz = 10 … 25 μm
仔细装配以满足 DIN 3760 标准要求，乃是保证油封密封功能正确的先决条件。→其他详细资料请咨询企业工程师，联系方式见文末。
轴径Φd1的尺寸范围
BADUO 25 … 150 mm
CFW骨架油封BADUO NBR (http://www.noknak.com/CFW-BADUO.html)
