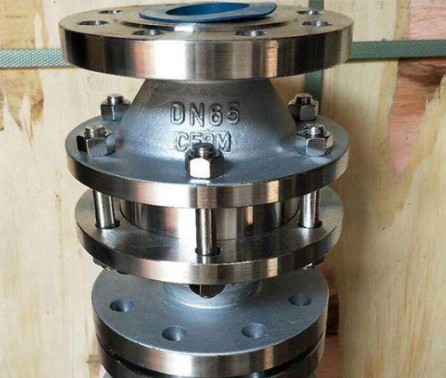

【管道阻火器】GZW-1 使用方法 图片尺寸
产品型号：GZW-1
产品口径：DN20~200
产品压力：0.6~6.4Mpa
产品材质：铸钢、不锈钢等
1.【管道阻火器】概述：
GZW-1型阻爆燃型管道阻火器采用优质材料制作，，是本公司新型升级产品。
该阻火器经测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。
2.【管道阻火器】使用方法：
该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。 易检修，安装方便。耐烧性能合格，耐烧试验1小时无回火现象。
阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。
3.【管道阻火器】适用范围：
该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列。
4.【管道阻火器】零部件材料：
阀体材料
|
碳钢WCB、不锈钢304、316、
|
阻火芯件材料
|
不锈钢****阻火波纹板
|
密封件材料
|
耐油石棉橡胶、四氟PTFE
|
环境温度 ℃
|
≤480
|
公称压力(MPa)
|
0.6~5.0
|
****级别
|
BS5501:ⅡA、ⅡB、ⅡC
|
5.【管道阻火器】连接外形尺寸：GB、JB
规格
|
安装尺寸（mm）
|
D
|
K
|
DL
|
H
|
N-d
|
DN20
|
105
|
75
|
130
|
160
|
4×14
|
DN25
|
115
|
85
|
135
|
160
|
4×14
|
DN32
|
135
|
100
|
155
|
180
|
4×18
|
DN40
|
145
|
110
|
170
|
200
|
4×18
|
DN50
|
160
|
125
|
195
|
220
|
4×18
|
DN65
|
180
|
145
|
220
|
220
|
4×18
|
DN80
|
195
|
160
|
250
|
250
|
8×18
|
DN100
|
215
|
180
|
295
|
260
|
8×18
|
DN125
|
245
|
210
|
360
|
300
|
8×18
|
DN150
|
280
|
240
|
430
|
360
|
8×22
|
DN200
|
335
|
295
|
520
|
420
|
12×22
|
美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准
规格
|
安装尺寸（mm）
|
D
|
K
|
DL
|
H
|
N-d
|
3/4"
|
98
|
70
|
130
|
160
|
4×15
|
1
|
108
|
79.5
|
135
|
160
|
4×15
|
1-1/4"
|
117
|
89
|
155
|
180
|
4×15
|
1-1/2"
|
127
|
98.5
|
170
|
200
|
4×15
|
2"
|
152
|
120.5
|
195
|
220
|
4×19
|
2-1/2"
|
178
|
139.5
|
220
|
220
|
4×19
|
3"
|
190
|
152.5
|
250
|
250
|
4×19
|
4"
|
229
|
190.5
|
295
|
260
|
8×19
|
5"
|
254
|
216
|
360
|
300
|
8×22
|
6"
|
279
|
241.5
|
430
|
360
|
8×22
|
8"
|
343
|
298.5
|
520
|
420
|
8×22
|
【管道阻火器】【价格】【参数】【供应信息】请来电详询
